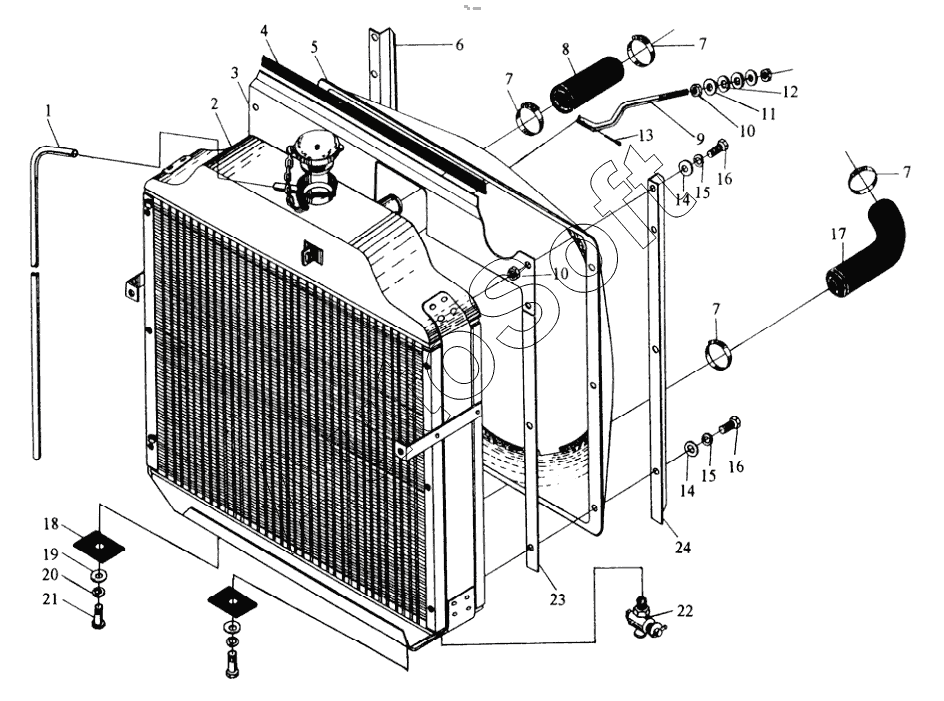

Каталог запасных частей к технике: YTO 4110 (2007). Radiator Installation Assy
4RTF-540000AZ
1
2
3
4
5
6
7
7
7
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4RTF-540000AZ | 4***Z | Radiator installation assy | |
| 1 | 6***1 | Water drain hose | |
| 2 | 6***0 | Radiator assembly | |
| 3 | 4***Z | Wind protecter | |
| 4 | 6***Z | Sealing strip | |
| 5 | 4***Z | Fan protect cage | |
| 6 | 6***Z | Right pressing plate | |
| 7 | J***X | Hoop, rubber hose | |
| 8 | 4***Z | Water inlet rubber hose, radiator | |
| 9 | 4***Z | Pull rod, radiator | |
| 10 | G***6 | Nut | |
| 11 | G***8 | Washer | |
| 12 | G***8 | Washer | |
| 13 | G***6 | Pin | |
| 14 | G***D | Washer | |
| 15 | G***6 | Spring washer | |
| 16 | G***D | Bolt | |
| 17 | 4***Z | Water outlet pipe, radiator | |
| 18 | 6***Z | Rubber gasket | |
| 19 | G***D | Washer | |
| 20 | G***6 | Spring washer | |
| 21 | G***D | Bolt | |
| 22 | Q***4 | Drain cock assembly | |
| 23 | 6***Z | Pad | |
| 24 | 6***Z | Left pressing plate |
