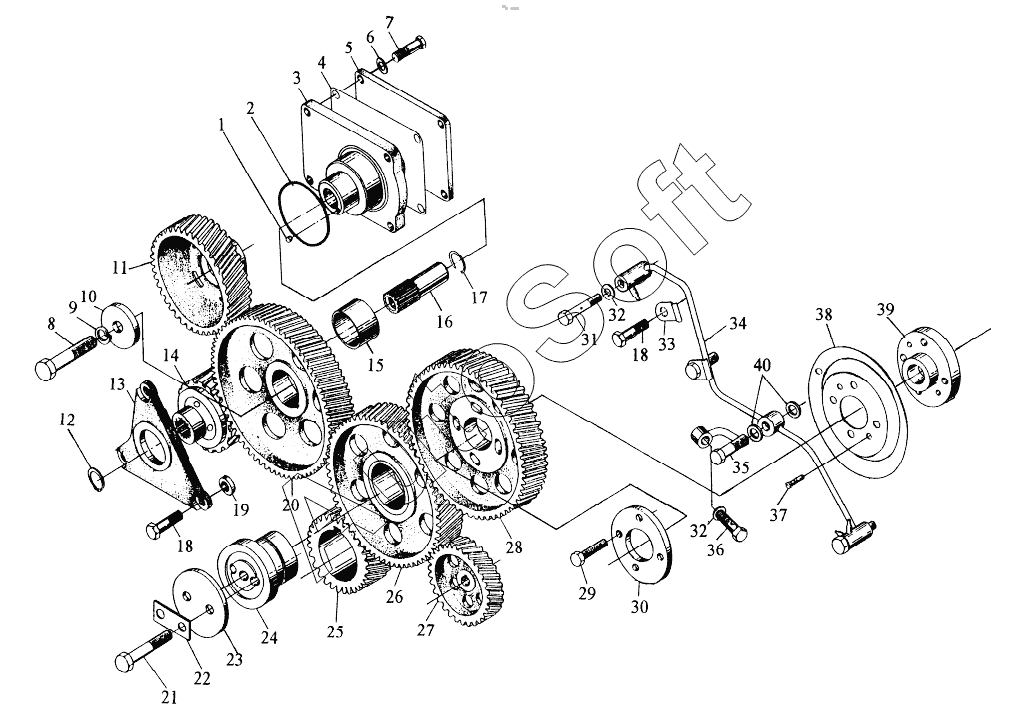

Каталог запасных частей к технике: YTO 4110 (2007). Gear Train Assy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| RT060000-1 | R***1 | Gear train assy | |
| 1 | R***7 | Plug | |
| 2 | R***9 | Sealing ring | |
| 3 | L***1 | Driving gear shaft, hydraulic pump | |
| 4 | L***9 | Gasket, hydraulic pump | |
| 5 | R***8 | Cap board | |
| 6 | G***6 | Spring washer | |
| 7 | G***D | Bolt | |
| 8 | G***8 | Bolt | |
| 9 | G***6 | Spring washer | |
| 10 | R***4 | Retaining ring, camshaft gear | |
| 11 | R***A | Air compressor gear | |
| 12 | G***6 | Retaining ring 25 | |
| 13 | R***1 | Thrust plate, hydraulic pump gear | |
| 14 | R***A | Driving gear, hydraulic pump | |
| 15 | R***2 | Driving gear bush, hydraulic pump | |
| 16 | R***5 | Driving splined sleeve, hydraulic pump | |
| 17 | G***6 | Retaining ring | |
| 18 | G***6 | Bolt | |
| 19 | R***2 | Thrust plate washer, hydraulic pump | |
| 20 | R***A | Camshaft gear | |
| 21 | G***8 | Bolt | |
| 22 | R***1 | Locking washer | |
| 23 | R***1 | Thrust plate, idle gear | |
| 24 | R***9 | Idle gear shaft | |
| 25 | L***A | Crankshaft gear | |
| 26 | R***A | Idle gear assembly | |
| 27 | R***2 | Driving gear, oil pump | |
| 28 | L***A | Injection pump gear | |
| 29 | G***8 | Bolt | |
| 30 | L***7 | Retaining plate, injection pump gear | |
| 31 | R***1 | Screw, lubrication oil passages | |
| 32 | R***2 | Washer, overflow fuel pipe adaptor screw | |
| 33 | R***3 | Fix plate, oil supply pipe | |
| 34 | R***0 | Oil pipe assembly, timing gear | |
| 35 | R***2 | Screw, lubrication oil passages | |
| 36 | R***2 | Screw, lubrication oil passage M8x25-8.8-Zn.D | |
| 37 | G***6 | Cylindrical head screws | |
| 38 | L***8 | Timing plate, injection pump | |
| 39 | L***6 | Hub, injection pump gear | |
| 40 | 5***3 | Washer, elbow adaptor |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
