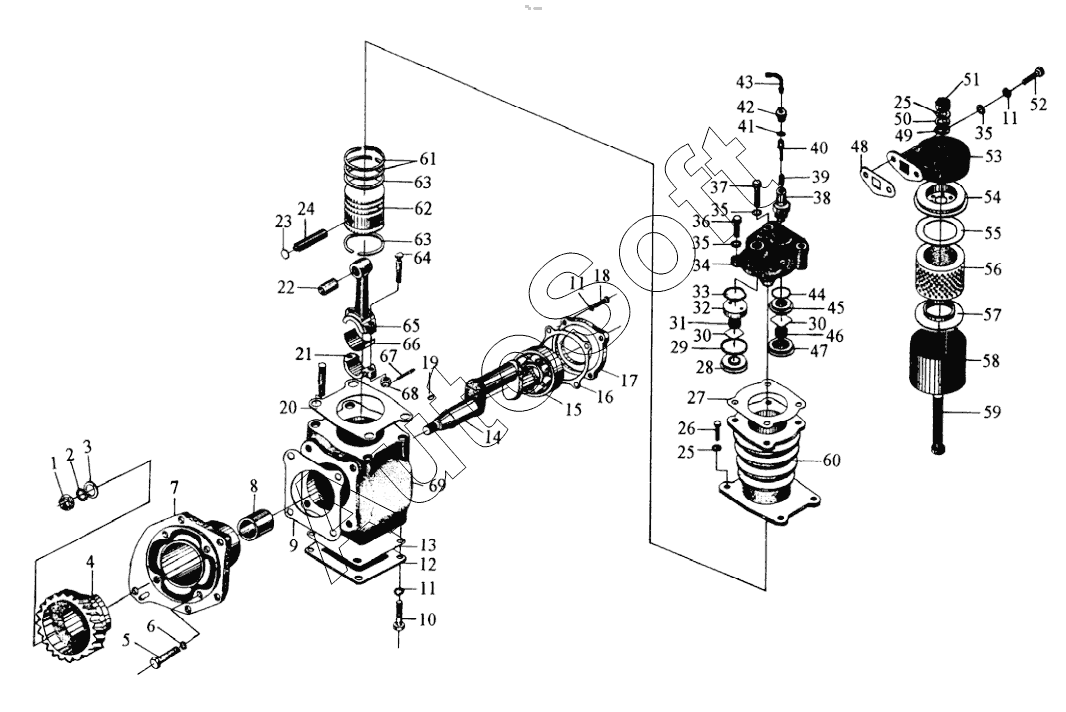

Каталог запасных частей к технике: YTO 4105 (2007). Air Compressor Assy
44
52
51
50
49
48
47
46
45
53
43
42
41
40
39
38
37
36
62
69
68
67
75-02-26C
66
65
64
63
63
35
35
35
61
60
59
58
57
56
55
54
9
17
16
15
14
13
12
11
11
11
10
18
8
7
6
5
4
3
2
1
26
34
33
32
31
30
30
29
28
27
Z-013/7
25
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75-02-26C | 7***C | Connecting rod bearing | |
| Z-013/7 | Z***7 | Air compressor assembly | |
| 1 | G***6 | Nut | |
| 2 | G***6 | Spring washer | |
| 3 | G***6 | Spring washer | |
| 4 | R***A | Air compressor gear | |
| 5 | G***6 | Bolt | |
| 6 | G***6 | Spring washer | |
| 7 | L***A | Front cover | |
| 8 | D***4 | Front bearing of main shaft | |
| 9 | L***3 | Front gasket | |
| 10 | G***6 | Bolt | |
| 11 | G***6 | Spring washer | |
| 12 | L***6 | Oil pan | |
| 13 | L***7 | Gsaket | |
| 14 | L***8 | Crankshaft | |
| 15 | G***2 | Single-row radial ball bearing 6207 | |
| 16 | L***0 | Gasket | |
| 17 | L***9 | Rear cover | |
| 18 | G***6 | Bolt | |
| 19 | G***9 | Woodruff key 4x16 | |
| 20 | D***9 | Gasket | |
| 21 | D***3 | Connecting rod cap | |
| 22 | D***A | Connecting rod bush | |
| 23 | G***6 | Retaining ring | |
| 24 | D***2 | Piston pin | |
| 25 | G***6 | Spring washer | |
| 26 | G***6 | Bolt | |
| 27 | D***2 | Cylinder head gasket | |
| 28 | D***8 | Exhaust valve seat | |
| 29 | D***9 | Seal ring, exhaust valve seat | |
| 30 | D***5 | Valve diaphragm | |
| 31 | D***1 | Exhaust valve spring | |
| 32 | D***0 | Guide seat, exhaust valve | |
| 33 | D***2 | Wave spring washer, exhaust Valve | |
| 34 | D***1 | Cylinder head | |
| 35 | G***6 | Spring washer | |
| 36 | G***6 | Bolt M8x55-10.9-Zn.D | |
| 37 | G***6 | Bolt M8x55-10.9-Zn.D | |
| 38 | D***3 | Release valve body | |
| 39 | D***5 | Spring | |
| 40 | D***4 | Valve lever | |
| 41 | Q***6 | Seal ring | |
| 42 | D***2 | Dowel plug | |
| 43 | 5***1 | Elbow | |
| 44 | D***4 | Seal ring, intake valve seat | |
| 45 | D***3 | Intake valve seat | |
| 46 | D***6 | Intake valve spring | |
| 47 | D***7 | Guide seat, intake valev | |
| 48 | D***7 | Gasket, air cleaner | |
| 49 | D***8 | Washer | |
| 50 | G***6 | Spring washer | |
| 51 | G***6 | Nut | |
| 52 | G***6 | Bolt | |
| 53 | D***1 | Air cleaner bottom seat | |
| 54 | D***2 | Barrier | |
| 55 | D***3 | Upper gasket, air cleaner | |
| 56 | D***B | Filter element | |
| 57 | D***6 | Bottom gasket, air cleaner | |
| 58 | D***B | Air cleaner body | |
| 59 | G***6 | Bolt | |
| 60 | D***0 | Cylinder block | |
| 61 | D***3 | Piston ring, compression | |
| 62 | D***1 | Piston | |
| 63 | D***4 | Piston ring, oil | |
| 64 | 5***8 | Connecting rod bolt | |
| 65 | D***2 | Connecting rod | |
| 66 | D***4 | Connecting rod bearing | |
| 67 | G***6 | Pin | |
| 68 | G***6 | Nut | |
| 69 | L***5 | Crankshaft box |
