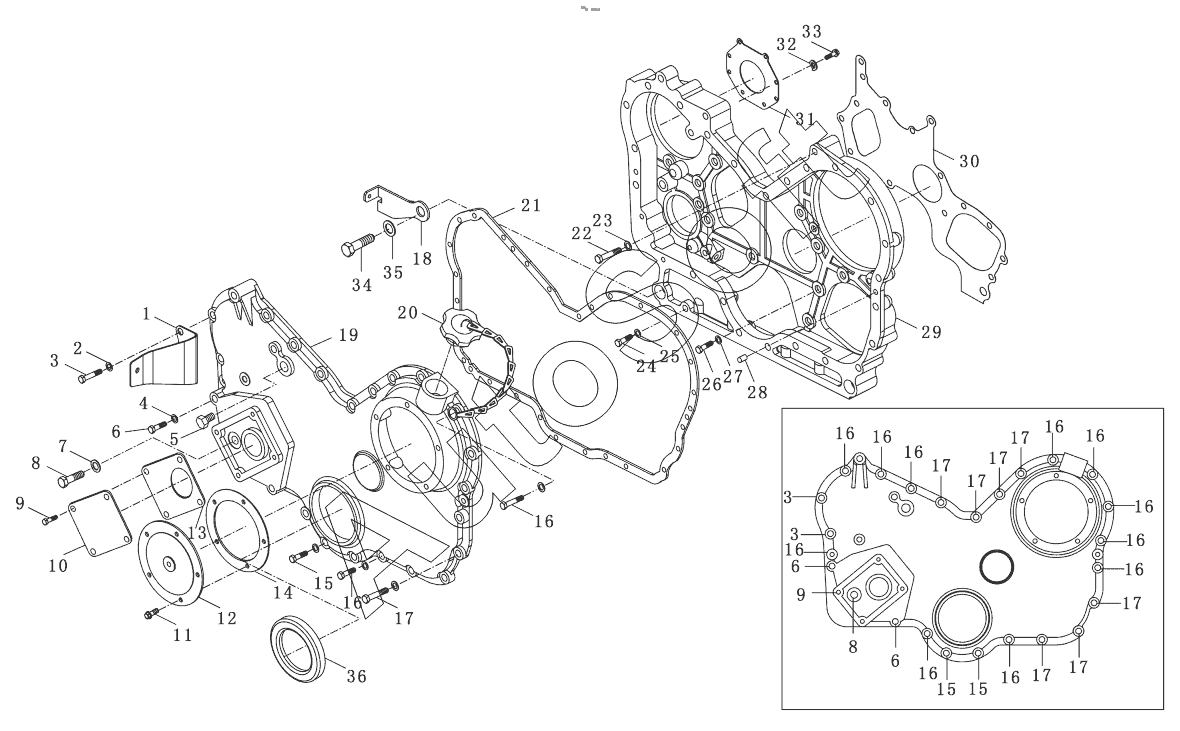

Каталог запасных частей к технике: YTO LR4M5-T73EXA-U2 (2007). Timing Gear Chamber Assy
1
2
3
3
3
4
5
6
6
6
7
8
8
9
9
10
11
12
13
14
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***E | Tubing support fitting | |
| 2 | R***E | Block | |
| 3 | G***2 | Bolt M10x85-8.8-Zn.D | |
| 4 | G***8 | Washer 10-140HV-Zn.D | |
| 5 | 4***2 | Screw plug | |
| 6 | G***2 | Bolt M10x85-8.8-Zn.D | |
| 7 | G***8 | Washer 10-140HV-Zn.D | |
| 8 | G***2 | Bolt M10x85-8.8-Zn.D | |
| 9 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 10 | R***8 | Hydraulic pump cover | |
| 11 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 12 | 6***4 | Gasket, inspection hole cover | |
| 13 | L***9 | Gasket, hydraulic pump | |
| 14 | R***5 | Gasket, tirning gear chamber | |
| 15 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 16 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 17 | G***2 | Bolt M10x85-8.8-Zn.D | |
| 18 | 5***E | Tubing support | |
| 19 | 3***1 | Timing gear chamber cover | |
| 20 | R***0 | Cover, oil filler | |
| 21 | R***3 | Gasket, timing gear chamber cove | |
| 22 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 23 | G***8 | Washer 10-140HV-Zn.D | |
| 24 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 25 | G***8 | Washer 10-140HV-Zn.D | |
| 26 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 27 | G***8 | Washer 10-140HV-Zn.D | |
| 28 | G***2 | Pin M8x16 | |
| 29 | R***2 | Timing gear chamber | |
| 30 | R***2 | Gasket, timing gear chamber | |
| 31 | R***1 | Gasket, aircornpressor | |
| 32 | G***3 | Spring washer 8 | |
| 33 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 34 | G***2 | Bolt M10x85-8.8-Zn.D | |
| 35 | G***7 | Washer 16-140HV-Zn.D | |
| 36 | L***0 | Reinforced oil seal 65x90x12 |
