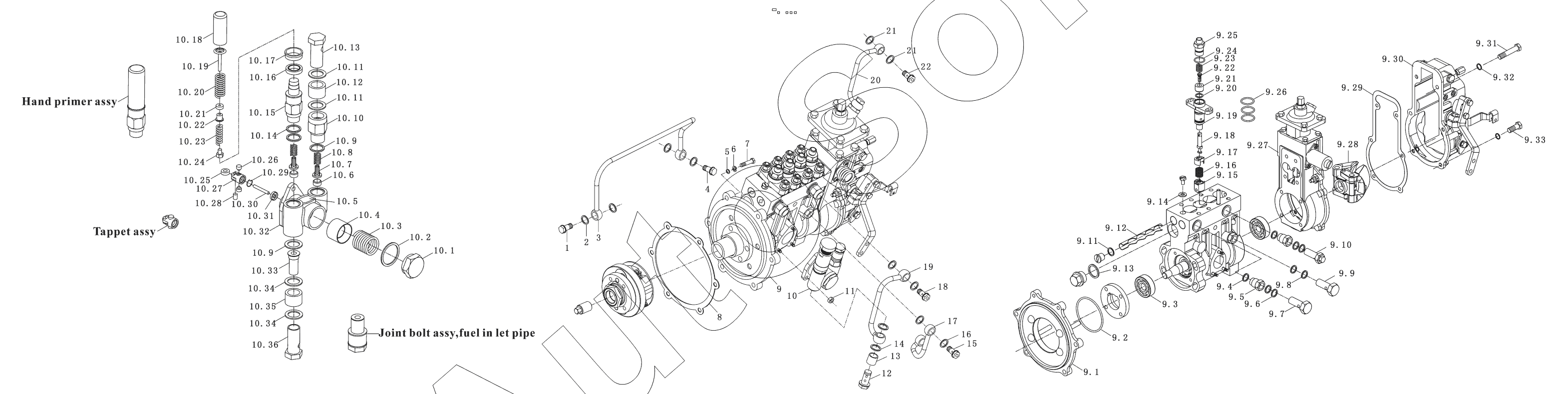

Каталог запасных частей к технике: YTO LR4M5-T73EXA-U2 (2007). Fuel injection pump installation assy Assy
1
2
3
4
5
6
7
8
9
9.1
9.2
9.3
9.4
9.5
9.6
9.7
9.8
9.9
9.10
9.11
9.12
9.13
9.14
9.15
9.16
9.17
9.18
9.19
9.20
9.21
9.22
9.23
9.24
9.25
9.26
9.27
9.28
9.29
9.30
9.31
9.32
9.33
10
10.1
10.2
10.3
10.4
10.5
10.6
10.7
10.8
10.9
10.9
10.10
10.11
10.11
10.12
10.13
SY2023A1
10.14
10.15
10.16
10.17
10.18
10.19
10.20
10.21
10.22
10.23
10.24
SI/HZ2204A-02
10.25
10.26
10.27
10.28
10.29
10.30
10.31
10.32
SP/HF2205.5-04
10.33
10.34
10.34
10.35
10.36
11
12
13
14
15
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SI/HZ2204A-02 | S***2 | Tappet assy | |
| SP/HF2205.5-04 | S***4 | Joint bolt assy, fuel inlet pipe | |
| SY2023A1 | S***1 | Hand primer assy | |
| 1 | 5***7 | Bolt, fuel pipe | |
| 10 | S***B | Feed pump | |
| 10.1 | S***9 | Screw plug | |
| 10.10 | S***1 | Delivery pipe joint chair | |
| 10.11 | S***1 | Washer | |
| 10.12 | S***2 | Protecting sleeve | |
| 10.13 | S***3 | Joint bolt, fuel outlet pipe | |
| 10.14 | S***8 | Sealing ring | |
| 10.15 | S***4 | Hand primer joint chair | |
| 10.16 | S***7 | Reinforced oil seal | |
| 10.17 | S***6 | Guide sleeve | |
| 10.18 | S***3 | Cylinder | |
| 10.19 | S***1 | Knochout pin assy | |
| 10.2 | S***8 | O-rubber sealing ring | |
| 10.20 | S***2 | Return spring | |
| 10.21 | S***4 | Hand primer joint chair | |
| 10.22 | S***5 | Check valve | |
| 10.23 | S***5 | Check valve spring | |
| 10.24 | X***2 | Spring seat | |
| 10.25 | S***3 | Roller | |
| 10.26 | S***2 | Tappet | |
| 10.27 | S***1 | Slid rod | |
| 10.28 | S***4 | Pin | |
| 10.29 | S***1 | Wire loop | |
| 10.3 | S***7 | Piston spring | |
| 10.30 | S***2 | Push rod | |
| 10.31 | S***3 | Reinforced oil seal | |
| 10.32 | S***1 | Fuel supply pump housing | |
| 10.33 | S***2 | Filter screen | |
| 10.34 | S***1 | Washer | |
| 10.35 | S***2 | Protecting sleeve | |
| 10.36 | S***1 | Oil inlet bolt | |
| 10.4 | S***6 | Fuel supply pump piston | |
| 10.5 | S***1 | Designation strip | |
| 10.6 | S***5 | Check valve seat | |
| 10.7 | S***2 | Check valve | |
| 10.8 | S***0 | Check valve spring | |
| 10.9 | S***3 | Washer | |
| 11 | G***2 | Nut M8-8-Zn.D | |
| 12 | S***1 | Oil inlet bolt | |
| 13 | S***2 | Protecting sleeve | |
| 14 | 4***E | Washer | |
| 15 | P***1 | Small hexangular bolt | |
| 16 | 4***E | Washer | |
| 17 | 6***1 | Lubricating oil pump | |
| 18 | B***0 | Overflow fuel valve assembly | |
| 19 | 4***0 | Oil pump return pipe | |
| 2 | Q***4 | Washer | |
| 20 | 4***E | Fuel injection pump intake pipe | |
| 21 | 4***E | Washer | |
| 22 | 5***2 | Lubricating oil pipe screw | |
| 3 | 6***E | Advance machine lubricating oil pipe | |
| 4 | 1***A | Hollow bolt | |
| 5 | G***8 | Washer 10-140HV-Zn.D | |
| 6 | G***3 | Spring washer 8 | |
| 7 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 8 | L***1 | Fuel injection pump connection plate gasket | |
| 9 | B***B | Fuel injection pump | |
| 9.1 | P***0 | Fuel injection pump joint board | |
| 9.10 | B***0 | Overflow fuel valve assembly | |
| 9.11 | Y***6 | Copper washer | |
| 9.12 | Y***0 | Oil deflector | |
| 9.13 | Y***7 | Copper washer | |
| 9.14 | B***4 | Copper washer | |
| 9.15 | Y***7 | Tappet body assembly | |
| 9.16 | B***8 | Plunger spring | |
| 9.17 | Y***9 | Upper seat, plunger spring | |
| 9.18 | Y***I | Plunger | |
| 9.19 | B***I | Plunger barrel | |
| 9.2 | B***1 | Sealing ring | |
| 9.20 | B***1 | Sealing washer | |
| 9.21 | Y***I | Delivery valve | |
| 9.22 | Y***2 | The oil valve seat | |
| 9.23 | Y***5 | Spring, delivery valve | |
| 9.24 | G***2 | O sealing ring 15x1.8 | |
| 9.25 | B***A | Joint, delivery valve | |
| 9.26 | Y***6 | O-rubber sealing ring | |
| 9.27 | T***0 | Governor housing assy | |
| 9.28 | T***0 | Fly hammer assy | |
| 9.29 | T***7 | Washer | |
| 9.3 | G***4 | Bearing 7025E | |
| 9.30 | T***0 | Governor cover assy | |
| 9.31 | G***8 | Bolt M6x45 | |
| 9.32 | G***7 | Washer 12 | |
| 9.33 | G***0 | Bolt M6x25 | |
| 9.4 | Y***8 | Copper washer | |
| 9.5 | B***1 | Pipe joint | |
| 9.6 | B***A | Copper washer | |
| 9.7 | B***1 | Screw, pipe | |
| 9.8 | B***9 | Nozzle gasket | |
| 9.9 | P***1 | Small hexangular bolt |
