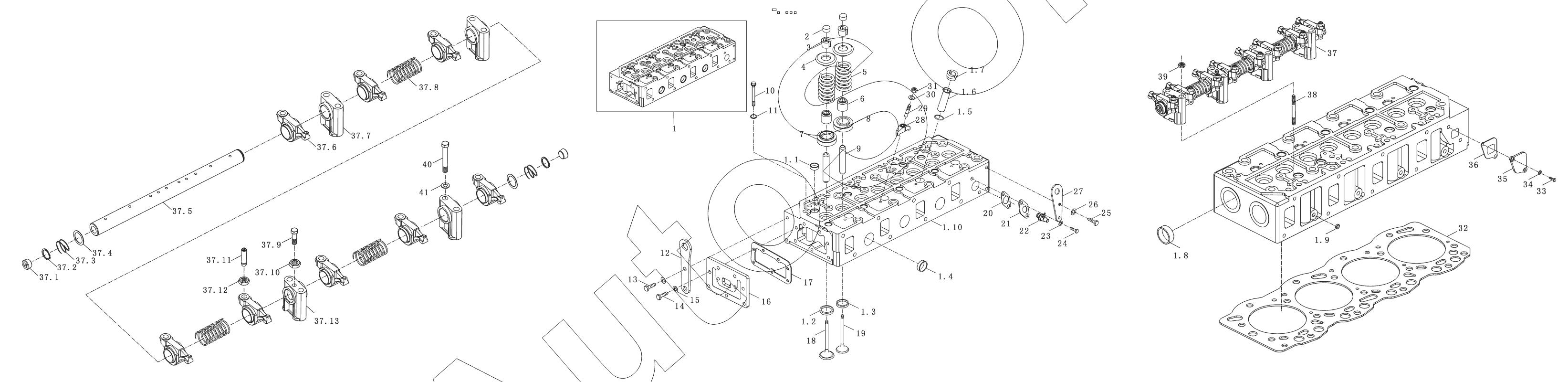

Каталог запасных частей к технике: YTO LR4M5-T73EXA-U2 (2007). Cylinder Head Assy
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37.1
37.2
37.3
37.4
37.5
37.6
37.7
37.8
37.9
37.10
37.11
37.12
37.13
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Cylinder head mechanical assembly | |
| 1.1 | Q***2 | Bowl plug | |
| 1.10 | 4***1 | Cylinder head | |
| 1.2 | R***Y | Seat ring, inlet valve | |
| 1.3 | R***3 | Seat ring, exhaust valve | |
| 1.4 | R***6 | Bowl plug 35 | |
| 1.5 | Y***2 | O-sealing ring | |
| 1.6 | L***9 | Sleeve, fuel injector | |
| 1.7 | L***1 | Injector stud bolt | |
| 1.8 | R***5 | Bowl plug 42 | |
| 1.9 | Q***8 | Screw plug | |
| 10 | R***1 | Bolt, cylinder head | |
| 11 | R***2 | Washer, cylinder head bolt | |
| 12 | 6***E | Front hoisting ear | |
| 13 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 14 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 15 | G***3 | Spring washer 8 | |
| 16 | R***3 | Cap, front water outlet hole | |
| 17 | R***4 | Gasket, Cap | |
| 18 | R***Y | Inlet valve | |
| 19 | R***2 | Exhaust valve | |
| 2 | R***6 | Valve cap | |
| 20 | R***3 | Gadket, water return adapter | |
| 21 | 1***1 | Install plate, water valve of heater | |
| 22 | W***E | Heater inlet valve | |
| 23 | G***3 | Spring washer 8 | |
| 24 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 25 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 26 | G***3 | Spring washer 8 | |
| 27 | R***9 | Hoisting ear | |
| 28 | R***8 | Clamp plate, injector | |
| 29 | R***8 | Stud, clamp plate of injector | |
| 3 | R***5 | Valve collet | |
| 30 | G***9 | Spherical washer 8 | |
| 31 | G***2 | Nut M8-8-Zn.D | |
| 32 | 4***B | Gasket, Cylinder head | |
| 33 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 34 | G***3 | Spring washer 8 | |
| 35 | R***E | Side outlet cover | |
| 36 | R***4 | Gasket, Cap | |
| 37 | 4***0 | Rocker shaft assembly | |
| 37.1 | L***9 | Screw plug Z3/8" | |
| 37.10 | G***5 | Nut | |
| 37.11 | R***8 | Adjusting screw rocker arm | |
| 37.12 | G***6 | Nut | |
| 37.13 | R***5 | Seat, rocker shaft | |
| 37.2 | G***1 | Retaining ring | |
| 37.3 | R***3 | Spring, roeker shaft end | |
| 37.4 | R***4 | Washer, rocker shaft | |
| 37.5 | 4***1 | Rocker shaft | |
| 37.6 | R***0 | Rocker arm | |
| 37.7 | R***6 | Seat, rocker shaft | |
| 37.8 | R***2 | Spring, rocker shaft | |
| 37.9 | G***5 | Screw | |
| 38 | R***1 | Stud, rocker shaft seat | |
| 39 | G***5 | Nut | |
| 4 | R***Y | Retainer, valve spring | |
| 40 | G***2 | Bolt M10x85-8.8-Zn.D | |
| 41 | G***8 | Washer 10-140HV-Zn.D | |
| 5 | R***Y | Valve spring | |
| 6 | R***A | Oil seal, valve | |
| 7 | R***E | Spacer, inlet valve spring | |
| 8 | R***Y | Valve rotocap assembly | |
| 9 | R***B | Valve guide | |
| 9 | R***E | Valve guide |
