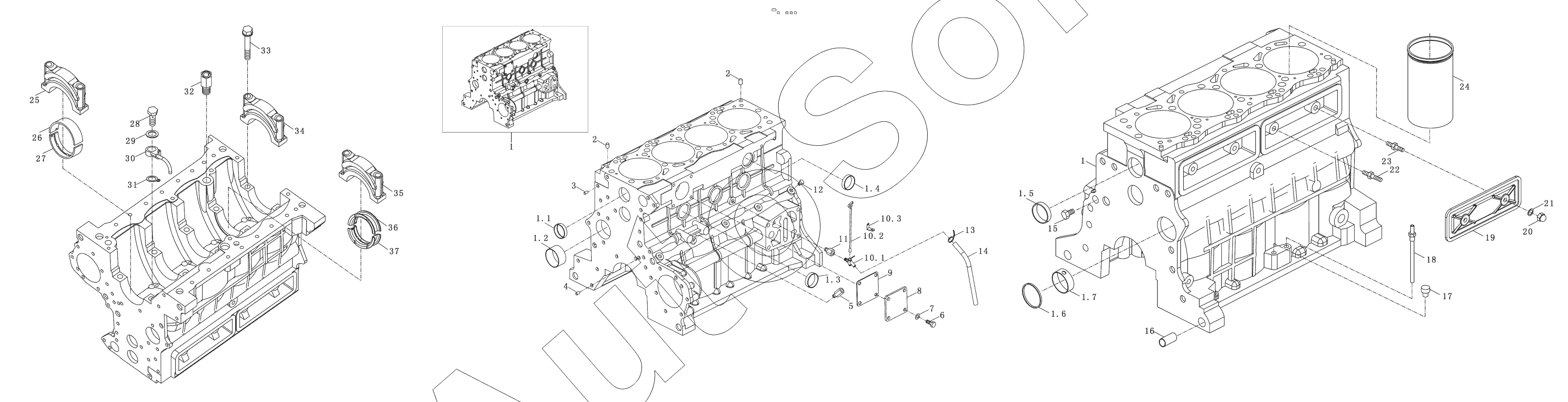

Каталог запасных частей к технике: YTO LR4M5-T73EXA-U2 (2007). Cylinder Block Assy
1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
2
3
4
5
6
7
8
9
10.1
10.2
10.3
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***E | Cylinder block mechanical assembly | |
| 1.1 | R***A | Bowl plug | |
| 1.2 | L***6 | Camshaft front bearing | |
| 1.3 | R***A | Bowl plug | |
| 1.4 | R***A | Bowl plug | |
| 1.5 | R***A | Bowl plug | |
| 1.6 | Q***4 | Plug 60 | |
| 1.7 | L***7 | Camshaft bearing | |
| 10.1 | 1***0 | Water Valve | |
| 10.2 | 1***A | Handle | |
| 10.3 | 6***1 | Clamp | |
| 11 | 6***3 | Connector | |
| 12 | Y***6 | Screw plug | |
| 13 | Z***3 | Cable tie | |
| 14 | 4***E | Drain hose | |
| 15 | Y***1 | Screw plug | |
| 16 | R***5 | Hollow dowel, cylinder block rear face | |
| 17 | R***E | Plug | |
| 18 | L***E | Drainpipeassemblycrankcase | |
| 19 | 4***A | Cover, front push rod chamber | |
| 2 | R***1 | Dowel.cylinder block top face | |
| 20 | G***8 | Acorn Nut | |
| 21 | R***7 | Rubber sealing ring | |
| 22 | R***1 | Stud, push rod chamber cover | |
| 23 | R***E | Stud, push rod chamber cover | |
| 24 | R***E | Cylinder liner | |
| 25 | 6***2 | Cap, mian bearing | |
| 26 | L***2 | Bottom shell(bottom), main bearing | |
| 27 | L***1 | Bottom shell(top), main bearing | |
| 28 | R***3 | Nozzle bolt | |
| 29 | 6***6 | Washer | |
| 3 | R***3 | Dowel, cylinderblockupperfront face | |
| 30 | R***0 | Piston Cooling Nozzle | |
| 31 | B***9 | Nozzle gasket | |
| 32 | L***2 | Oil pump pressure limiting valve parts | |
| 33 | R***4 | Bolt, main bearing | |
| 34 | 6***1 | Cap, rear main bearing | |
| 35 | 6***3 | Cap, locating main bearing | |
| 36 | L***3 | Thrust shell(top), main bearing | |
| 37 | L***4 | Thrust shell(bottom), main bearing | |
| 4 | R***1 | Dowel.cylinder block top face | |
| 5 | 6***1 | Connector, oil pressure sensor | |
| 6 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 7 | G***3 | Spring washer 8 | |
| 8 | 6***8 | Cover plate | |
| 9 | R***7 | Gasket, Cap |
