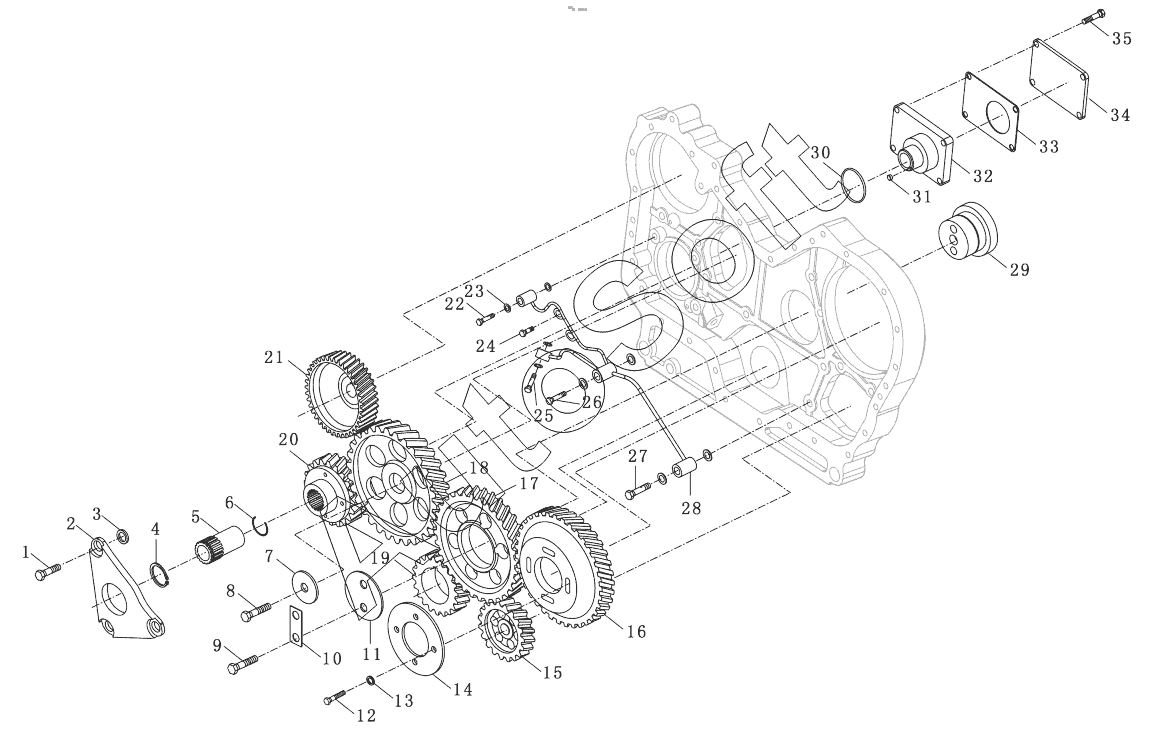

Каталог запасных частей к технике: YTO LR4M5-T73EXA-U2 (2007). Gear Train Assy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***1 | Bolt | |
| 2 | R***D | Thrust plate, hydraulic pump gear | |
| 3 | G***3 | Spring washer 8 | |
| 4 | G***1 | Retaining ring 30 | |
| 5 | R***2 | Driving splined sleeve, hydraulic pump | |
| 6 | G***2 | Retaining ring 30 | |
| 7 | R***4 | Camshaft gear clamp | |
| 8 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 9 | G***2 | Bolt M10x85-8.8-Zn.D | |
| 10 | R***1 | Locking washer | |
| 11 | R***1 | Thrust plate, idle gear | |
| 12 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 13 | G***3 | Spring washer 8 | |
| 14 | L***7 | Retaining plate, injection pump gear | |
| 15 | 4***2 | Driving gear, oil pump | |
| 16 | L***C | Injection pump gear | |
| 17 | R***B | Idle gear assy | |
| 18 | R***B | Camshaft gear | |
| 19 | L***B | Crankshaft gear | |
| 20 | R***D | Hydraulic pump gear assy | |
| 21 | R***A | Air compressor gear | |
| 22 | R***1 | Screw, lubrication oil passage M8x38-8.8-Zn.D | |
| 23 | G***3 | Spring washer 8 | |
| 24 | G***1 | Bolt M10x20-8.8-Zn.D | |
| 25 | R***2 | Screw, lubrication oil passage M8x25-8.8-Zn.D | |
| 26 | R***2 | Screw, lubrication oil passage M10x40-8.8-Zn.D | |
| 27 | R***1 | Screw, lubrication oil passage M8x38-8.8-Zn.D | |
| 28 | R***9 | Oil pipe assy, timing gear | |
| 29 | R***9 | Shaft, idle gear | |
| 30 | R***1 | Sealing ring | |
| 31 | R***7 | Plug | |
| 32 | L***3 | Driving gear shaft, hydraulic pump | |
| 33 | L***9 | Gasket, hydraulic pump | |
| 34 | R***8 | Hydraulic pump cover | |
| 35 | G***1 | Bolt M10x20-8.8-Zn.D |
