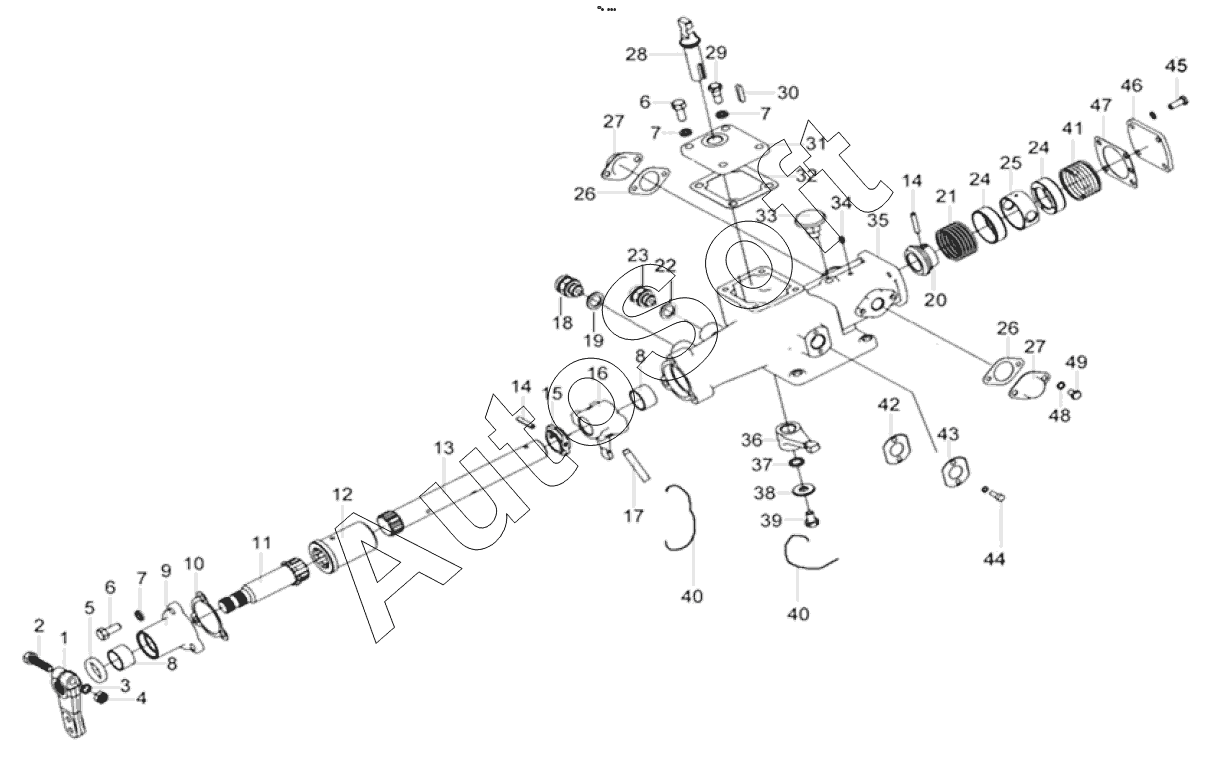

Каталог запасных частей к технике: LGMG AUTOMATIC TRANSMISSION 7JSD200K (2013). Shift control assembly
38
26
26
27
27
28
29
30
31
32
33
34
35
36
37
25
39
40
40
41
42
43
44
45
46
47
48
49
13
2
3
4
5
6
6
7
7
7
8
8
9
10
11
12
1
14
14
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Arm | |
| 2 | 4***3 | Hexangular head bolt | |
| 3 | 4***4 | Washer | |
| 4 | 4***4 | Hexangular nut | |
| 5 | 4***5 | Oil seal | |
| 6 | 4***6 | Bolt | |
| 7 | 4***2 | Spring washer | |
| 8 | 4***6 | Bush of horizontal shifting lever | |
| 9 | 4***7 | Cover | |
| 10 | 4***8 | Bush | |
| 11 | 4***9 | Shifting pipe connecter | |
| 12 | 4***0 | Spline bush | |
| 13 | 4***3 | Horizontal shifting lever | |
| 14 | 4***2 | Spring-typer straight pin | |
| 15 | 4***3 | Control block | |
| 16 | 4***4 | Tuck | |
| 17 | 4***5 | Parallel pin | |
| 18 | 4***2 | Switch | |
| 19 | 4***7 | Airproof gasket | |
| 20 | 4***3 | Spacer sleeve | |
| 21 | 4***2 | Compressed spring | |
| 22 | 4***0 | Sealing loop | |
| 23 | 4***1 | Pressure switch | |
| 24 | 4***2 | Spring pedestal | |
| 25 | 4***3 | Spring distance sleeve | |
| 26 | 4***4 | Bush | |
| 27 | 4***5 | Compressed spring | |
| 28 | 4***6 | Connecter | |
| 29 | 4***7 | Screw | |
| 30 | 4***8 | Key | |
| 31 | 4***9 | Cover of window | |
| 32 | 4***0 | Gasket of window | |
| 33 | 4***1 | Breather plug assembly | |
| 34 | 4***2 | Stopper screw | |
| 35 | 4***3 | Housing of controlling device | |
| 36 | 4***4 | Connecter | |
| 37 | 4***5 | O-ring | |
| 38 | 4***6 | Gasket | |
| 39 | 4***7 | Hexangular bolts with hole on head | |
| 40 | 4***7 | Hexangular bolts with hole on head | |
| 41 | 4***9 | Compressed spring | |
| 42 | 4***0 | Double-h valve gasket | |
| 43 | 4***4 | Plate | |
| 44 | 4***8 | Bolt and spring gasket | |
| 45 | 4***6 | Hexangular bolt and spring gasket | |
| 46 | 4***6 | Side plate | |
| 47 | 4***1 | Ending washer | |
| 48 | 4***5 | Spring washer | |
| 49 | 4***5 | Bolt |
