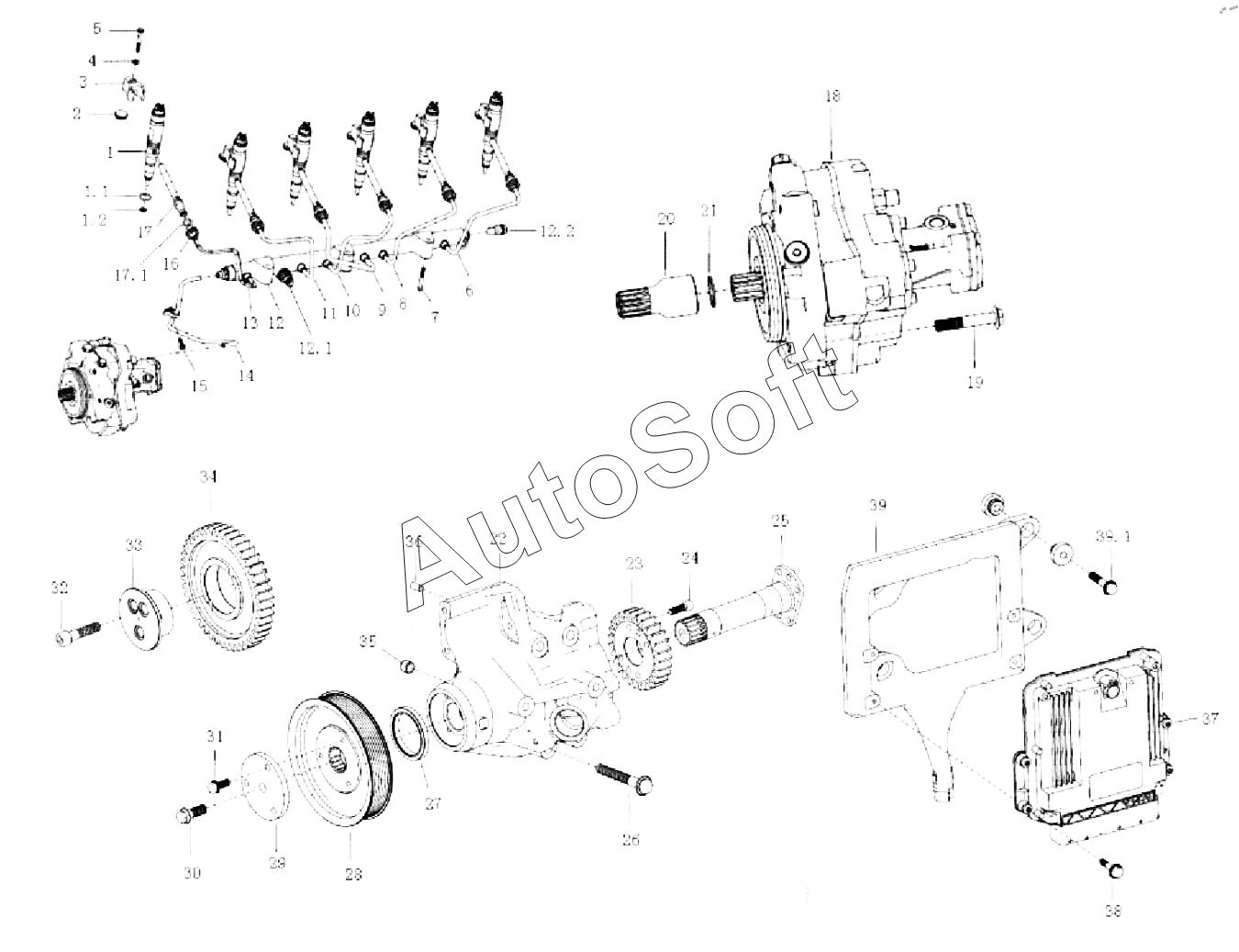

Каталог запасных частей к технике: SITRAK MC11. HIGH PRESSURE COMMON RAIL
1
1.1
1.2
2
3
4
5
6
7
8
9
10
11
12
12.1
12.2
13
14
15
16
17
17.1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39.1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Injector | |
| 1.1 | 2***2 | O-ring | |
| 1.2 | 2***9 | Injector gasket | |
| 10 | 2***0 | High-pressure pipeline | |
| 11 | 2***9 | High-pressure pipeline | |
| 12 | 2***2 | Rail with integrated pressure limiting valve and the throttle valve | |
| 12.1 | 2***9 | Датчик давления на рельсе | |
| 12.2 | 2***1 | Клапан предельного давления | |
| 13 | 2***8 | High-pressure pipeline | |
| 14 | 2***9 | High-pressure pipeline pumps - Rail | |
| 15 | M***3 | Шестигранный фланцевой болт | |
| 16 | 2***9 | Нажимная гайка | |
| 17 | 2***1 | Штуцер впускного масла инжектора | |
| 17.1 | 2***2 | O-ring for high pressure fittings | |
| 18 | 2***2 | High pressure pump CP3.4 + | |
| 19 | M***1 | Hexagon flange bolts | |
| 2 | 2***4 | Упорный блок | |
| 20 | 2***7 | Shaft sleeve | |
| 21 | M***9 | Упругая стопорная шайба для отверстий | |
| 22 | 2***0 | High pressure pump drive housing | |
| 23 | 2***8 | High-pressure oil pump drive gear | |
| 24 | M***9 | Болт с цилиндрической головкой и внутренним шестигранником | |
| 25 | 2***6 | transmission shaft | |
| 26 | M***6 | Шестигранный фланцевой болт | |
| 27 | 2***3 | Seal | |
| 28 | 2***0 | Pulley | |
| 29 | 2***0 | Shaft washer | |
| 3 | 2***5 | Нажимная плита форсунки | |
| 30 | M***6 | Hexagon flange bolts | |
| 31 | M***4 | Шестигранный фланцевой болт | |
| 32 | M***4 | Болт с цилиндрической головкой и внутренним шестигранником | |
| 33 | 2***3 | Передний промежуточный вал шестерни | |
| 34 | 2***7 | Промежуточная шестерня переднего конца | |
| 35 | 2***4 | Установочная втулка | |
| 36 | M***1 | Цилиндрический штифт | |
| 37 | 2***5 | ECU | |
| 38 | M***6 | Шестигранный фланцевой болт | |
| 39 | 2***4 | ECU кронштейн в сборе | |
| 39.1 | M***5 | Шестигранный фланцевой болт | |
| 4 | M***2 | Сферическая шайба | |
| 5 | M***0 | Шестигранный фланцевой болт | |
| 6 | 2***3 | Pressure tubing | |
| 7 | M***0 | Шестигранный фланцевой болт | |
| 8 | 2***2 | High-pressure pipeline | |
| 9 | 2***1 | High-pressure pipeline |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
