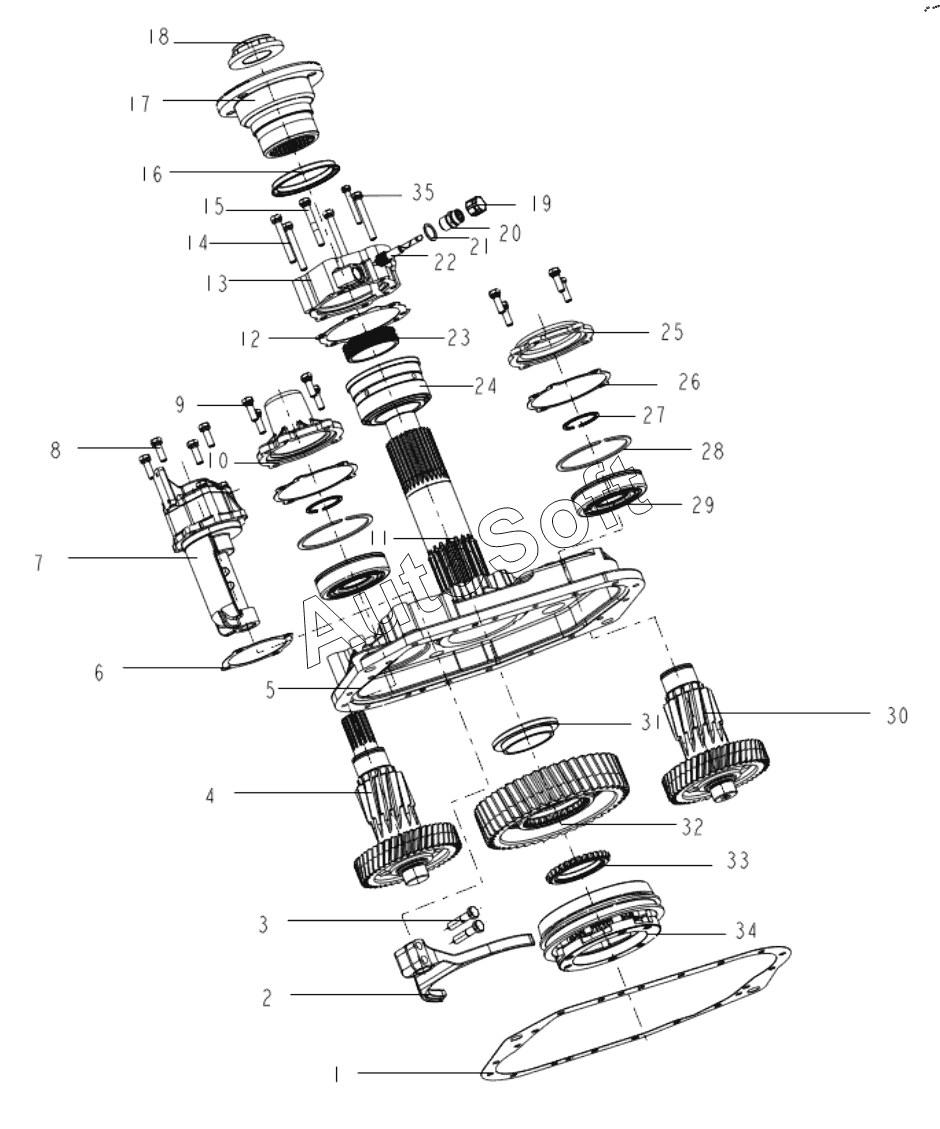

Каталог запасных частей к технике: Shaanxi Fast BJ-12JSDX220TA-B. Задняя крышка КОМ, с узлами
26
17
18
19
20
21
22
23
24
25
16
27
28
29
30
31
32
33
34
35
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12JSDX240TA-1707010 | 1***0 | Коробка отбора мощности | |
| 19109-2 | 1***2 | Сальник | |
| 7992 | 7***2 | Втулка | |
| RTD-11609A-1707155 | R***5 | Задняя крышка подшипника вала | |
| 1 | R***6 | Прокладка задней крышки | |
| 2 | R***1 | Вилка переключения КОМ | |
| 3 | Q***0 | Болт с 6-ти гранной головкой | |
| 4 | 1***1 | Удлиненный вал КОМ | |
| 5 | J***5 | Корпус задней крышки | |
| 6 | 1***7 | Прокладка | |
| 7 | J***4 | Пневмоцилиндр переключения КОМ | |
| 8 | Q***M | Болт с и пружинная шайба | |
| 9 | A***8 | Болт | |
| 10 | J***4 | Фланец | |
| 11 | 1***7 | Вал КОМ | |
| 12 | R***6 | Прокладка крышки | |
| 13 | R***4 | Крышка заднего подшипника | |
| 14 | Q***5 | Болт с 6-ти гранной головкой | |
| 15 | A***9 | Болт с 6-ти гранной головкой | |
| 16 | F***9 | Крышка пылезащитная | |
| 17 | J***0 | Выходной фланец | |
| 18 | 1***0 | Гайка выходного фланца | |
| 19 | X***2 | Защитный колпачек | |
| 20 | F***0 | Соеденитель спидометра | |
| 21 | F***5 | Уплотнительное кольцо | |
| 22 | F***5 | Шестерня привода спидометра | |
| 23 | 1***3 | Шестерня спидометра | |
| 24 | 1***9 | Конусообразный подшипник | |
| 25 | J***2 | Крышка вала | |
| 26 | J***3 | Прокладка крышки | |
| 27 | J***1 | Стопорное кольцо | |
| 28 | Q***0 | Стопорное кольцо | |
| 29 | 1***E | Подшипник | |
| 30 | 1***1 | Вал КОМ | |
| 31 | 1***8 | Прижимная пластина шестерни | |
| 32 | 1***6 | Главная шестерня КОМ | |
| 33 | 1***7 | Шестерня вала КОМ | |
| 34 | 1***2 | Синхронизатор | |
| 35 | C***3 | Болт с 6-ти гранной головкой |
