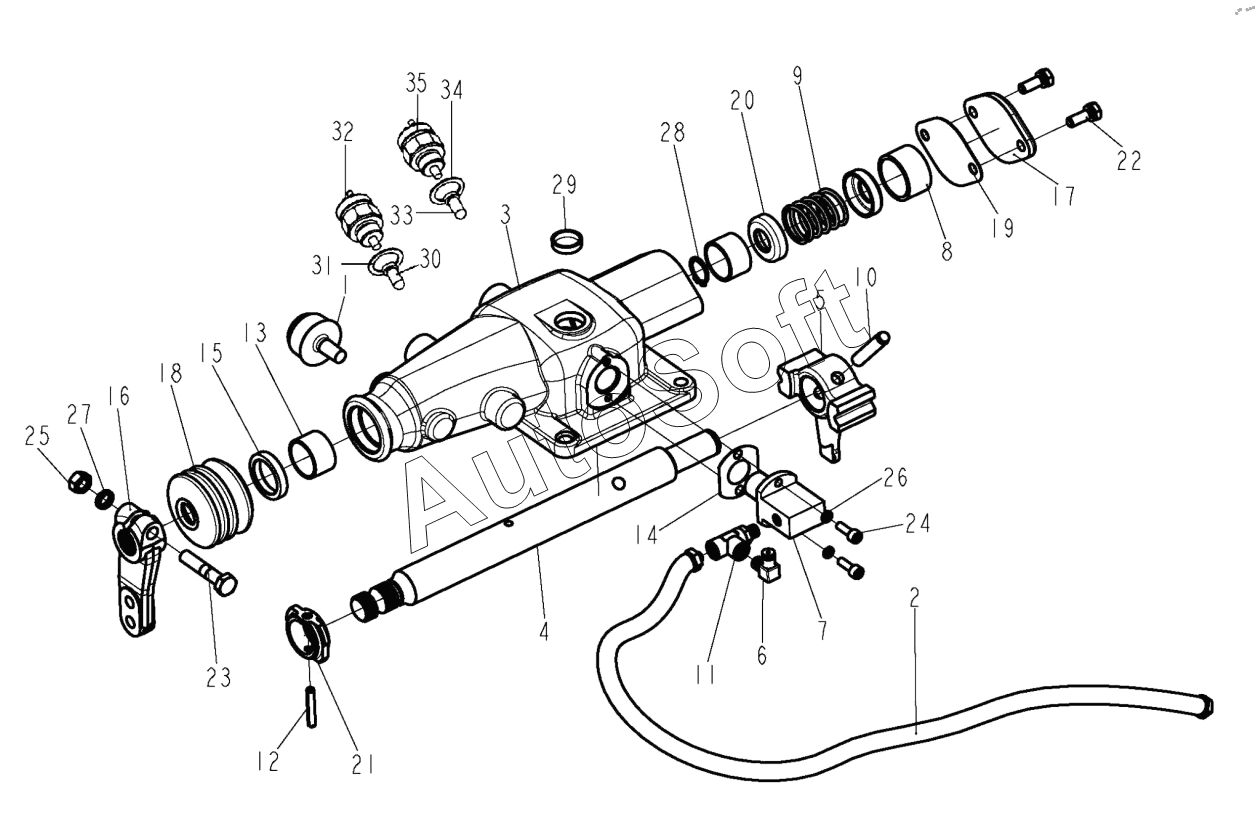

Каталог запасных частей к технике: Shaanxi Fast BJ-G14976-12JSD180TA+QH50. Механизм управления в сборе
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
25
27
28
29
31
34
32
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12JS160T-1703010 | 1***0 | Механизм переключения передач | |
| 1 | 1***6 | Пробка с вентиляцией | |
| 2 | 6***4 | Шланг воздушного контура | |
| 3 | 1***5 | Корпус механизма переключения | |
| 4 | 1***7 | Вал механизма переключения | |
| 5 | 1***8 | Кронштейн вала перелючения | |
| 6 | 1***1 | 90° Быстросьемный штуцер | |
| 7 | 1***2 | Воздушный клапан управления | |
| 8 | 1***4 | Фиксирующая втулка | |
| 9 | 1***7 | Пружина | |
| 10 | C***0 | Шпонка | |
| 11 | C***3 | Фитинг Т-образное соединение | |
| 12 | C***5 | Шпонка | |
| 13 | F***5 | Втулка рычага механизма | |
| 14 | F***3 | Двойная проставка | |
| 15 | F***4 | Сальник | |
| 16 | F***7 | Наружный рычаг переключения передач LRC | |
| 17 | F***2 | Бокова крышка | |
| 18 | F***9 | Пыльник механизма переключения | |
| 19 | F***2 | Прокладка боковой крышки | |
| 20 | F***1 | Тарелка пружины | |
| 21 | F***1 | Фиксирующая щайба | |
| 22 | Q***2 | Болт с пружинной шайбой | |
| 23 | Q***0 | Болт с шестигранной головкой | |
| 24 | Q***3 | Болт с шестигранной головкой | |
| 25 | Q***0 | Гайка | |
| 26 | Q***3 | Болт с шестигранной головкой | |
| 27 | Q***0 | Пружинная шайба | |
| 28 | Q***0 | Упорное кольцо вала | |
| 29 | Q***4 | Заглушка | |
| 31 | Q***8 | Уплотнительная прокладка | |
| 32 | 0***1 | Переключатель давления | |
| 34 | Q***8 | Уплотнительная прокладка | |
| 35 | 9***4 | Переключатель давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
