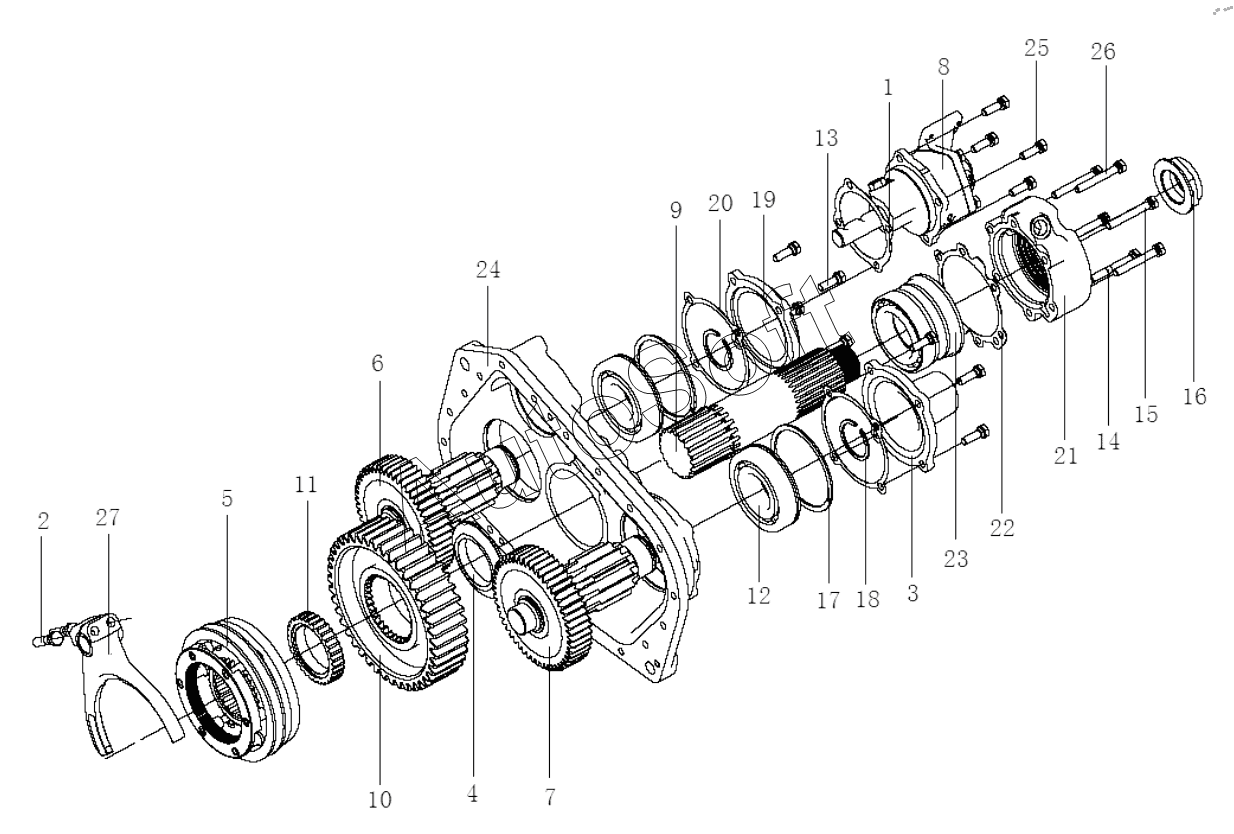

Каталог запасных частей к технике: Shaanxi Fast BJ-G14976-12JSD180TA+QH50. Задняя крышка в сборе
15
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12JSD200T-1707010-34 | 1***4 | Корпус задней крышки в сборе | |
| 14334 | 1***4 | Шпонка задней крышки | |
| RTD-11609A-1707016 | R***6 | Прокладка задней крышки | |
| 1 | 1***7 | Прокладка | |
| 2 | Q***0 | Болт с 6-ти гранной головкой | |
| 4 | 1***8 | Прижим шестерни шпинделя вспомогательной коробки передач | |
| 5 | 1***2 | Синхронизатор | |
| 6 | 1***7 | Сваренный удлинительный промежуточный вал вспомогательной КПП в сборе | |
| 7 | 1***0 | Сваренный промежуточный вал вспомогательной КПП в сборе | |
| 8 | J***6 | Цилиндр вспомогательной коробки передач в сборе | |
| 9 | 1***5 | Шпиндель вспомогательной КПП | |
| 10 | 1***6 | Редукционная шестерня шпинделя вспомогательной коробки передач | |
| 11 | 1***7 | Шайба шпинделя вспомогательной КПП | |
| 12 | 1***E | Подшипник | |
| 13 | A***8 | Болт | |
| 14 | A***9 | Болт с 6-ти гранной головкой | |
| 15 | C***3 | Болт с 6-ти гранной головкой | |
| 16 | F***6 | Гайка фланца | |
| 17 | Q***0 | Стопорное кольцо | |
| 18 | J***1 | Стопорное кольцо | |
| 19 | J***2 | Крышка вала | |
| 20 | J***3 | Прокладка крышки | |
| 21 | R***4 | Крышка заднего подшипника | |
| 22 | R***6 | Прокладка крышки | |
| 23 | 1***9 | Конусообразный подшипник | |
| 24 | J***5 | Корпус задней крышки | |
| 25 | Q***M | Болт с и пружинная шайба | |
| 26 | Q***5 | Болт с 6-ти гранной головкой | |
| 27 | R***1 | Вилка переключения КОМ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
