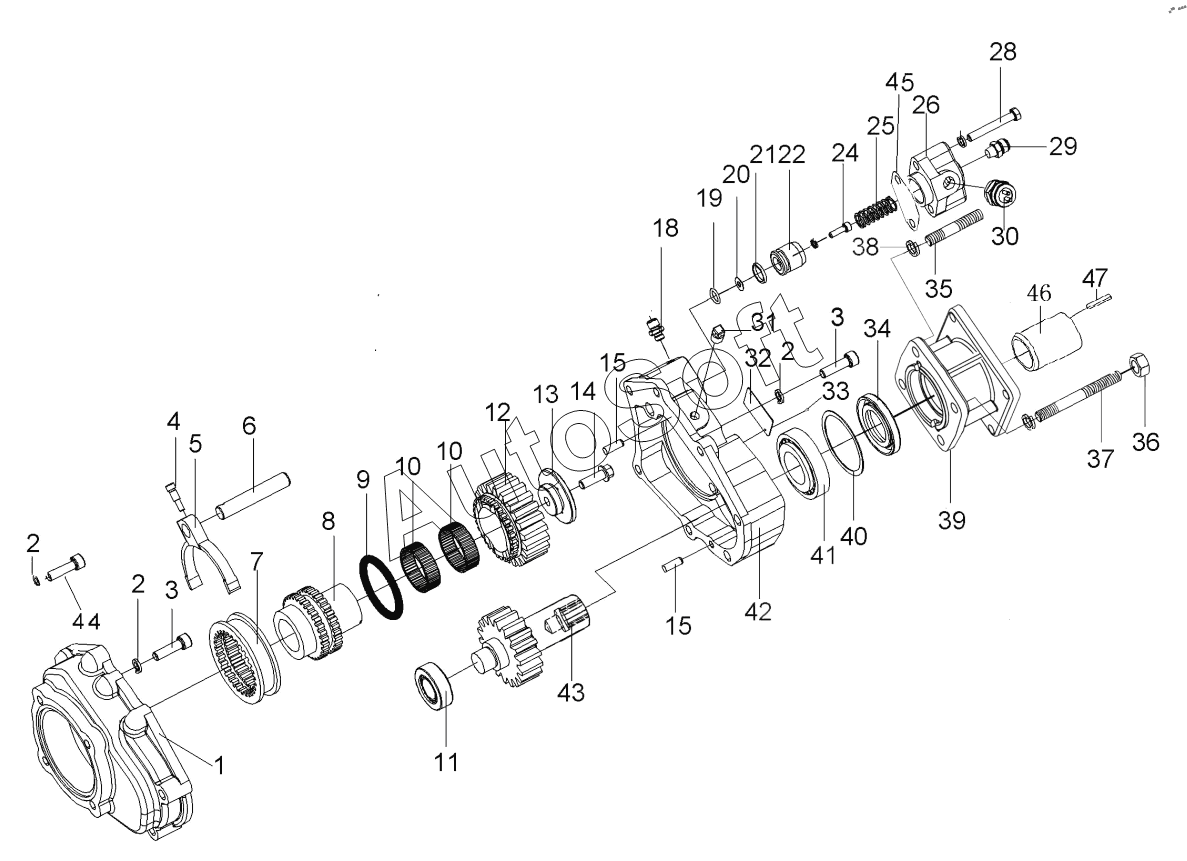

Каталог запасных частей к технике: Shaanxi Fast BJ-G14976-12JSD180TA+QH50. Механизм отбора мощности в сборе QH50
43
30
31
32
33
34
35
36
37
39
40
41
42
29
44
45
46
47
13
1
2
2
2
3
3
4
5
6
7
8
9
10
10
11
12
14
15
15
18
19
20
21
22
24
26
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54006 | 5***6 | CA чашеобразная пробка | |
| Q150B1235 | Q***5 | Болт с шестигранной головкой | |
| Q33210 | Q***0 | Шестигранная стопорная гайка типа 2 | |
| Q340B12 | Q***2 | Шестигранная гайка | |
| QH50-4211205-1 | Q***1 | Крышка подшипника | |
| QH50-4211207 | Q***7 | Прокладка подшипника | |
| QH50-4211311 | Q***1 | Возвратная пружина | |
| QH50-G14976 | Q***6 | Механизм отбора мощности в сборе | |
| QH70-4211208-4 | Q***4 | Крышка | |
| 1 | Q***3 | Корпус механизма отбора мощности | |
| 2 | Q***0 | Пружинная шайба | |
| 3 | Q***5 | Винт с внутренним шестигранником и цилиндрической головкой | |
| 4 | Q***2 | Установочный винт вилки переключения | |
| 5 | Q***1 | Вилка переключения | |
| 6 | Q***5 | Вал вилки переключения | |
| 7 | Q***2 | Шестерня включения | |
| 8 | Q***5 | Полый вал | |
| 9 | Q***0 | Пружина опоры в сборе | |
| 10 | K***6 | Игольчатый подшипник | |
| 11 | 3***4 | Конический роликоподшипник | |
| 12 | Q***6 | Входная шестерня | |
| 13 | Q***4 | Стопорное кольцо входной шестерни | |
| 14 | Q***0 | Шестигранный фланцевый болт с опорной поверхностью и зубчатой кромкой | |
| 15 | Q***4 | Фиксатор | |
| 18 | Q***5 | Торцовое прямое соединение с зажимным кольцом | |
| 19 | G***5 | О-образное уплотнительное кольцо | |
| 20 | Q***9 | Уплотнительная прокладка | |
| 21 | G***5 | О-образное уплотнительное кольцо | |
| 22 | Q***0 | Поршень | |
| 24 | Q***3 | Болт с шестигранной головкой | |
| 26 | Q***6 | Блок цилиндра | |
| 28 | Q***0 | Болт с шестигранной головкой | |
| 29 | Q***1 | Вентиляционная пробка постоянного открытия | |
| 30 | 0***S | Переключатель давления | |
| 31 | Q***3 | Коническая пробка с квадратной головкой | |
| 32 | Q***9 | Табличка | |
| 33 | Q***6 | Заклепка таблички | |
| 34 | H***6 | Каркасный сальник | |
| 35 | Q***5 | Шпилька | |
| 36 | Q***2 | Шестигранная гайка | |
| 37 | Q***0 | Шпилька | |
| 39 | Q***2 | Крышка подшипника | |
| 40 | Q***3 | Регулировочная прокладка | |
| 41 | 3***8 | Конический роликоподшипник | |
| 42 | Q***1 | Крышка устройства отбора мощности | |
| 43 | Q***3 | Выходной вал шестерни | |
| 44 | Q***2 | Винт с внутренним шестигранником и цилиндрической головкой | |
| 45 | Q***7 | Прокладка корпуса цилиндра | |
| 46 | Q***0 | Наконечник выходного вала | |
| 47 | G***0 | Обычная плоская шпонка с круглой головкой |
