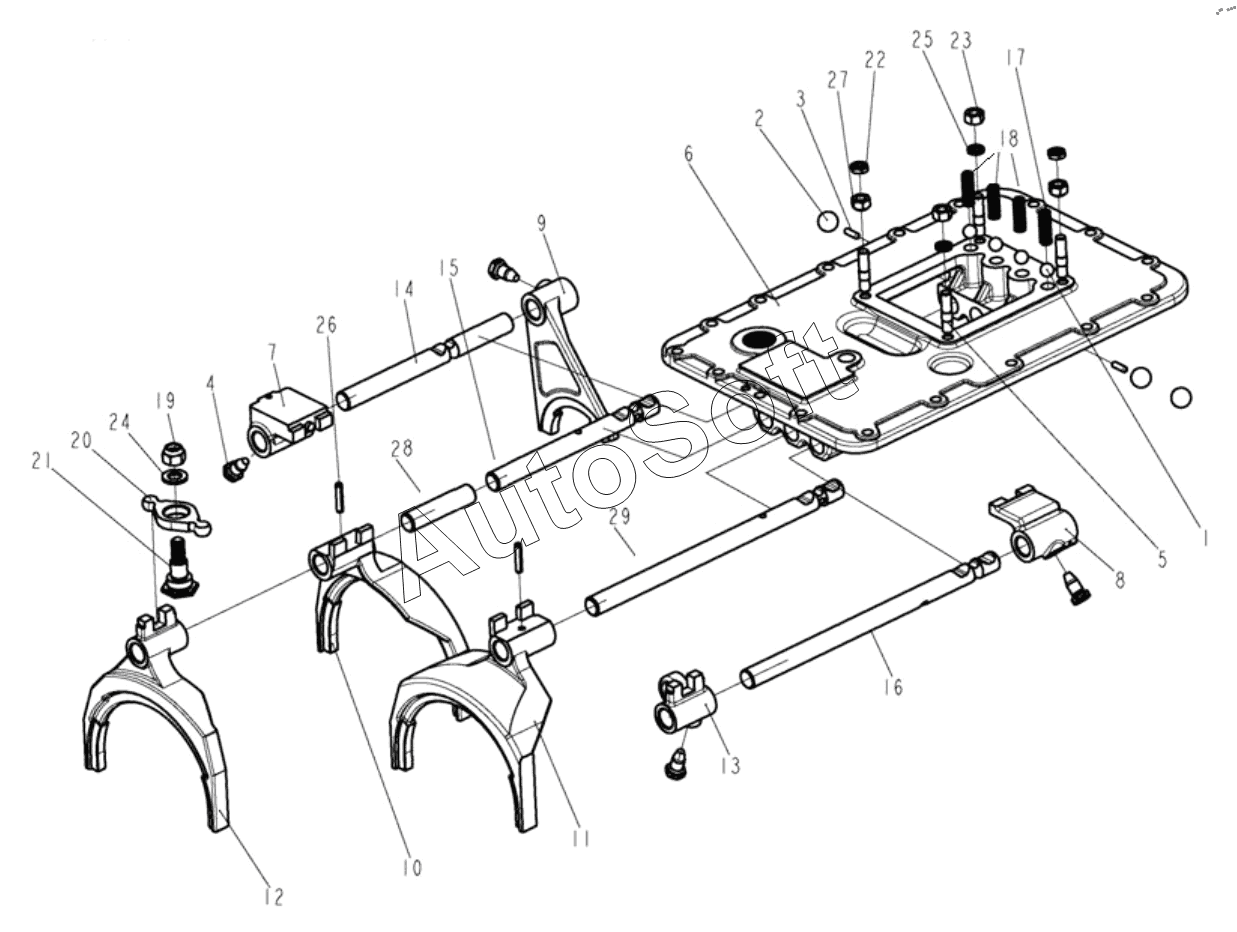

Каталог запасных частей к технике: Shaanxi Fast BJ-G25930-12JSDX240TA+FHB400+QH50. Upper cover assembly
14
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12JSDX240TA-1702010-23 | 1***3 | Upper cover assembly | |
| Q1421038M | Q***M | Pre-glued hex head bolt and spring washer assembly | |
| 1 | 1***8 | Стальной шарик | |
| 2 | 1***8 | Стальной шарик | |
| 3 | 1***4 | Стопорный штифт вала | |
| 4 | 3***0 | Стопорный винт вилки | |
| 5 | 1***6 | Шпилька | |
| 6 | 1***5 | Верхняя крышка | |
| 7 | 1***2 | Reverse gear guide block assembly | |
| 8 | 1***4 | Направляющая вилки | |
| 9 | 1***5 | Вилка заднего хода | |
| 10 | 1***6 | Вилка 1-ой и 2-ой передачи | |
| 11 | 1***7 | Вилка 3-ей и 4-ой передачи | |
| 12 | 1***8 | Вилка 5-ой 6-ой передачи | |
| 13 | 1***1 | Направляющая вилки | |
| 14 | 1***3 | Вал вилки переключения | |
| 15 | 1***4 | Вал вилки переключения | |
| 16 | 1***6 | Вал вилки переключения | |
| 17 | F***5 | Compressed spring | |
| 18 | F***5 | Compressed spring | |
| 19 | G***5 | Конусообразная гайка | |
| 20 | J***2 | Фиксирующий упор | |
| 21 | J***3 | Штифт опорного вала | |
| 22 | Q***0 | Тонкая гайка | |
| 23 | Q***0 | Шестигранная гайка | |
| 24 | Q***2 | Шайба | |
| 25 | Q***0 | Пружинная шайба | |
| 26 | Q***0 | Elastic cylindrical pin | |
| 27 | X***3 | Шестигранная гайка | |
| 28 | 1***1 | Вал вилки переключения | |
| 29 | 1***4 | Вал вилки переключения |
