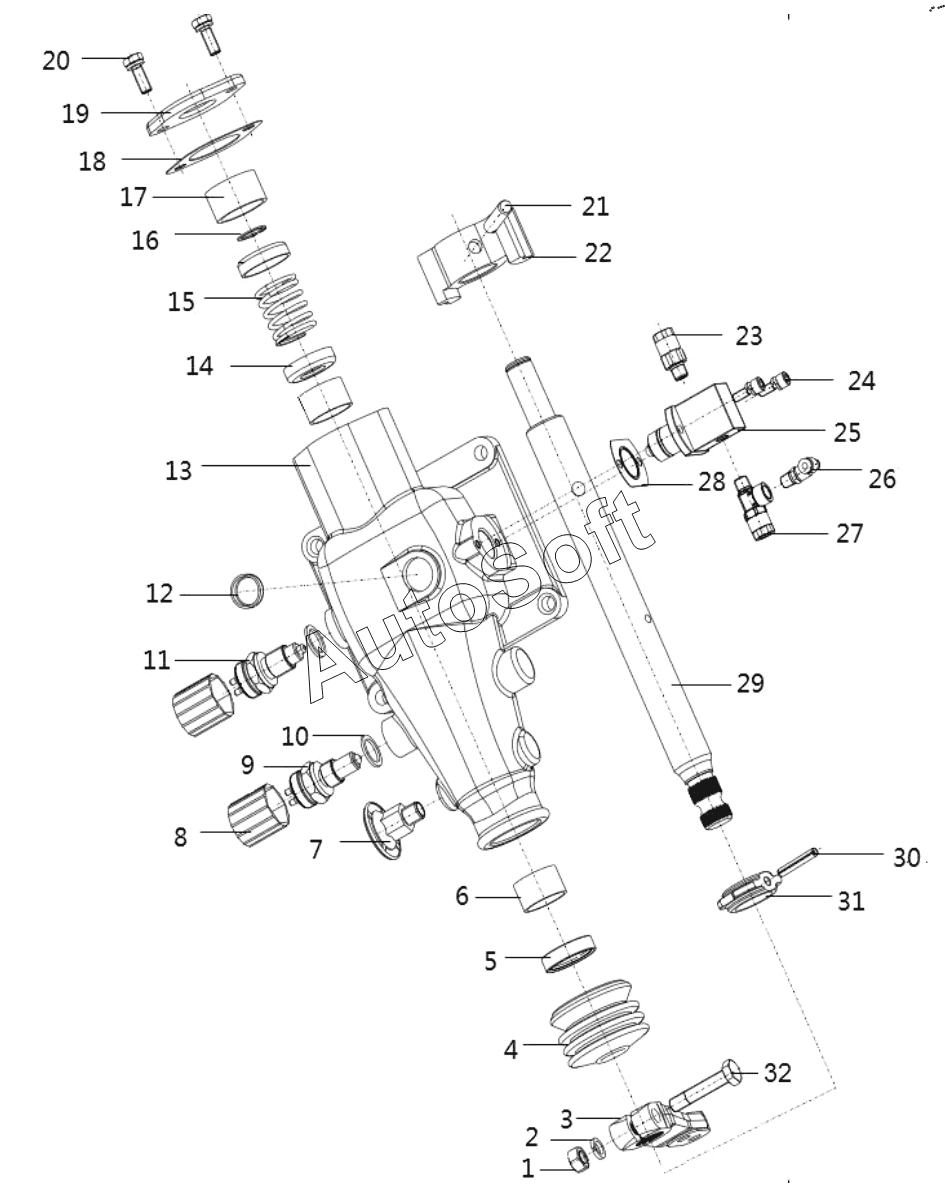

Каталог запасных частей к технике: Shaanxi Fast BJ-G25930-12JSDX240TA+FHB400+QH50. Control device assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***0 | Гайка | |
| 2 | Q***0 | Пружинная шайба | |
| 3 | F***5 | LRC outer shift arm | |
| 4 | F***9 | Пыльник механизма переключения | |
| 5 | F***4 | Сальник | |
| 6 | F***5 | Втулка рычага механизма | |
| 7 | 1***6 | Пробка с вентиляцией | |
| 8 | C***6 | Втулка | |
| 9 | 7***1 | Датчик заднего хода | |
| 10 | Q***8 | Уплотнительная прокладка | |
| 11 | 9***3 | Датчик нейтрайльного положения | |
| 12 | Q***4 | Заглушка | |
| 13 | 1***5 | Control device housing | |
| 14 | F***1 | Тарелка пружины | |
| 15 | 1***1 | Compressed spring | |
| 16 | Q***0 | Упорное кольцо вала | |
| 17 | 1***4 | Фиксирующая втулка | |
| 18 | F***2 | Прокладка боковой крышки | |
| 19 | F***2 | Бокова крышка | |
| 20 | Q***2 | Болт с пружинной шайбой | |
| 21 | C***0 | Шпонка | |
| 22 | 1***8 | Кронштейн вала перелючения | |
| 23 | C***1 | Фитинг прямой | |
| 24 | Q***3 | Болт с шестигранной головкой | |
| 25 | 1***2 | Воздушный клапан управления | |
| 26 | 1***1 | 90° Быстросьемный штуцер | |
| 27 | C***3 | Фитинг Т-образное соединение | |
| 28 | F***3 | Двойная проставка | |
| 29 | 1***7 | Вал механизма переключения | |
| 30 | C***5 | Шпонка | |
| 31 | F***1 | Фиксирующая щайба | |
| 32 | Q***0 | Болт с шестигранной головкой |
