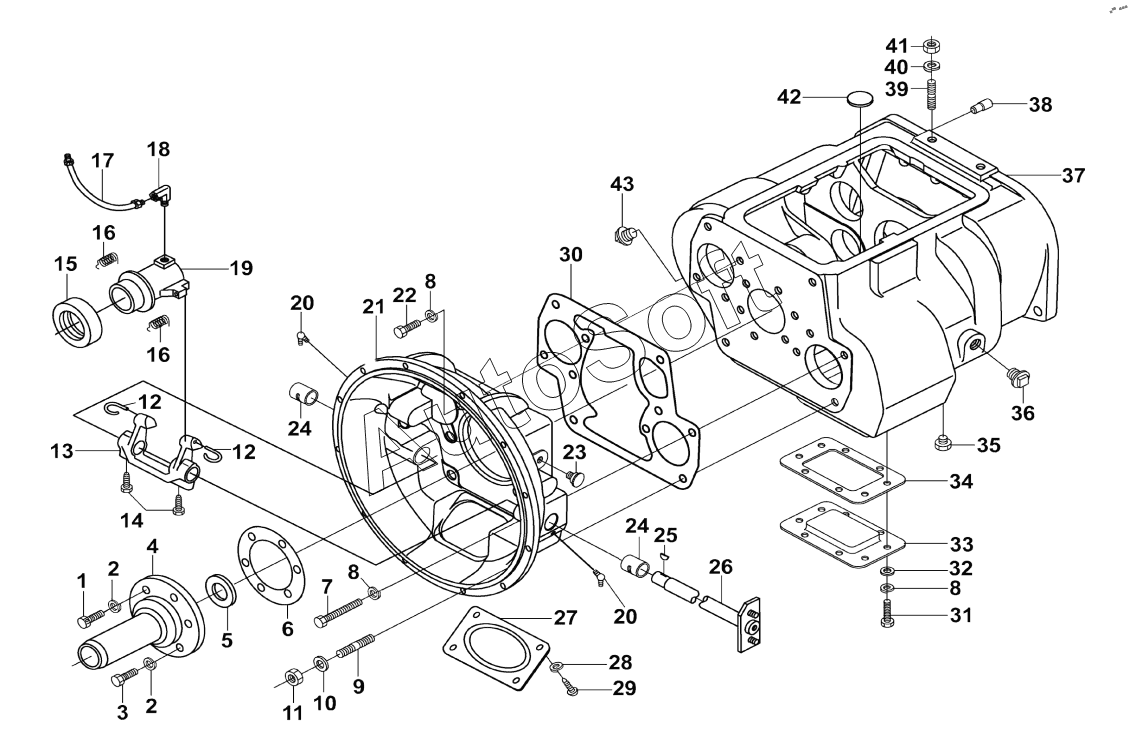

Каталог запасных частей к технике: Shaanxi Fast 9JS220. Clutch and gearbox housing assembly
33
23
24
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
12
2
2
3
4
5
6
7
8
8
8
9
10
11
1
13
14
15
16
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Small hexagon head bolts with hole M10x32 | |
| 2 | G***6 | The spring washer 10 | |
| 3 | G***6 | Hexagon head bolts M10x32 | |
| 4 | F***9 | A shaft bearing cap | |
| 5 | F***0 | A shaft bearing cover oil seal | |
| 6 | 1***1 | Прокладка фланца выжимного подшипника | |
| 7 | G***6 | Small hexagon head bolts M12x90 | |
| 8 | G***6 | The spring washer 12 | |
| 9 | C***6 | Шпилька | |
| 10 | G***5 | Washer 16 | |
| 11 | G***0 | Six angle nylon locking nut M16x1.5 | |
| 12 | 9***3 | Bearing return spring | |
| 13 | 1***7 | The clutch release fork | |
| 14 | X***3 | Hexagon head bolts | |
| 15 | 9***4 | Six hexagon head bolts | |
| 16 | 4***5 | Tension spring | |
| 17 | 5***6 | Tubing assembly | |
| 18 | 1***0 | 45°union elbow | |
| 19 | C***2 | The clutch release bearing carrier | |
| 20 | Q***5 | Прессмасленка угловая | |
| 21 | A***4 | Корпус сцепления в сборе | |
| 22 | G***6 | Small hexagon head bolts M12x38 | |
| 23 | G***7 | The spring washer | |
| 24 | 8***7 | Разделительная втулка сцепления | |
| 25 | X***1 | Semi-circle key | |
| 26 | A***1 | The clutch release fork shaft assembly | |
| 27 | 1***5 | Крышка кожуха сцепления | |
| 28 | G***6 | Small hexagon head bolts M8x12 | |
| 29 | G***6 | Small hexagon head bolts M12x25 | |
| 30 | 2***2 | Прокладка кожуха сцепления | |
| 31 | G***6 | Small hexagon head bolts M12x25 | |
| 32 | G***V | Gasket | |
| 33 | 1***6 | Крышка КОМ | |
| 34 | 1***9 | Прокладка крышки КОМ | |
| 35 | Q***6 | Square taper plug NPT3/4 | |
| 36 | Q***2 | Square taper plug | |
| 37 | J***5 | The transmission housing | |
| 38 | 1***4 | Шпонка задней крышки | |
| 39 | Q***0 | Шпилька | |
| 40 | G***6 | The spring washer 10 | |
| 41 | G***6 | Hexagon nut M16x1.5 | |
| 42 | 1***3 | Круглый магнит | |
| 43 | Q***4 | Square taper plug |
