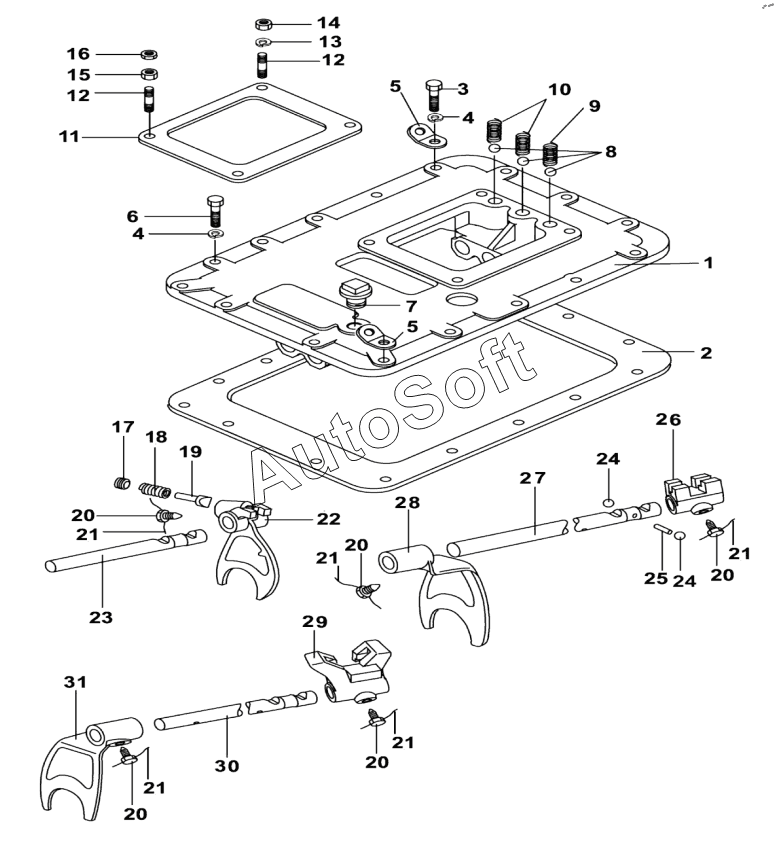

Каталог запасных частей к технике: Shaanxi Fast 9JS220. The transmission cover assembly
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
20
20
21
21
21
21
21
22
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | The upper cover | |
| 2 | 1***8 | The upper cover gasket | |
| 3 | G***6 | Hexagon head bolts M10x32 | |
| 4 | G***6 | The spring washer 10 | |
| 5 | 2***5 | Изогнутая пластина | |
| 6 | G***6 | Hexagon head bolts M10x32 | |
| 7 | Q***0 | Square taper plug | |
| 8 | G***9 | Ball 12.7 | |
| 9 | F***4 | Пружина | |
| 10 | F***5 | Пружина | |
| 11 | 1***2 | Прокладка | |
| 12 | 1***6 | Шпилька | |
| 13 | G***6 | The spring washer 10 | |
| 14 | Q***0 | Шестигранная гайка | |
| 15 | X***3 | Шестигранная гайка | |
| 16 | Q***0 | Тонкая гайка | |
| 17 | 8***8 | The reverse gear locking screw | |
| 18 | 8***3 | The reverse gear lock spring | |
| 19 | F***1 | The reverse gear locking plunger | |
| 20 | 3***0 | Стопорный винт вилки | |
| 21 | 1***9 | Металлическая проволка | |
| 22 | F***4 | Low reverse gear shifting fork | |
| 23 | 1***2 | Low reverse gear shifting fork shaft | |
| 24 | G***9 | Ball 19.05 | |
| 25 | 1***4 | Стопорный штифт вала | |
| 26 | F***8 | 1/2 and 5/6 file guide block | |
| 27 | 1***3 | A gear shifting fork shaft | |
| 28 | 1***5 | A clutch fork | |
| 29 | F***9 | 3/4 and 7/8 file guide block | |
| 30 | 1***3 | Three or four gear shifting fork shaft | |
| 31 | 1***6 | Three or four gear shift fork |
