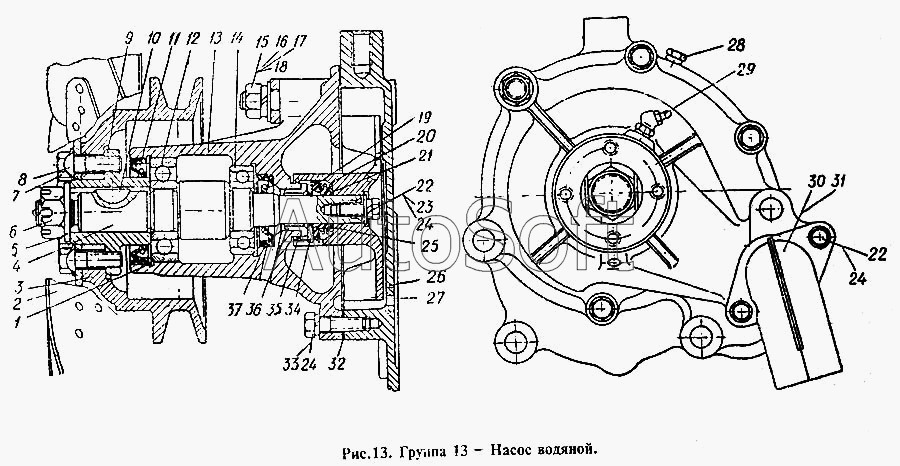

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Насос водяной
25
12
13
14
15
16
17
18
19
20
21
22
23
24
11
26
27
28
29
30
31
32
33
34
35
36
37
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-1301 | 1***1 | Корпус водяного насоса | |
| 14-1328-1 | 1***1 | Ремень вентиляторный с пазами | |
| 14-1341 | 1***1 | Болт | |
| 14-1372 | 1***2 | Ось рукоятки | |
| 14-13С2-1 | 1***1 | Насос водяной в сборе | |
| 14-13С25 | 1***5 | Водяной насос в сборе со шкивом | |
| 14-13С26 | 1***6 | Комплект деталей уплотнения водяного насоса | |
| 14К-1328А | 1***А | Ремень нет и л игорный с пазами | |
| 15К-1361 | 1***1 | Проставка водяного насоса | |
| ГУ-М10 | Г***0 | Гайка | |
| СМД1-1340-1А | С***А | Кронштейн грузовой | |
| СМД14К-1331 | С***1 | Прокладка проставки водяного насоса | |
| СМД2-1330 | С***0 | Прокладка крышки водяного насоса | |
| СМД8-1318 | С***8 | Прокладка корпуса водяного насоса | |
| СМД9-1303 | С***3 | Крышка корпуса водяного насоса | |
| ШПН-10 | Ш***0 | Шайба пружинная | |
| 1 | С***9 | Кольцо стопорное | |
| 2 | 1***А | Вентилятор в сборе | |
| 3 | 1***3 | Шкив вентилятора | |
| 4 | 1***1 | Валик водяного насоса | |
| 5 | 1***2 | Шайба | |
| 6 | Г***8 | Гайка прорезная | |
| 7 | Б***0 | Болт | |
| 8 | С***1 | Шайба стопорная | |
| 9 | 1***2 | Ступица шкива вентилятора | |
| 10 | Ш***8 | Шпонка сегментная | |
| 11 | Н***7 | Сальник самоподжимной каркасный 40-62-9 | |
| 12 | №***5 | Шарикоподшипник 25Х62Х16 | |
| 13 | 1***1 | Корпус водяного насоса | |
| 14 | №***5 | Шарикоподшипник 25Х52Х15 | |
| 15 | Ш***0 | Шпилька | |
| 16 | Г***2 | Гайка | |
| 17 | Ш***2 | Шайба пружинная | |
| 18 | Ш***3 | Шайба штампованная | |
| 19 | С***4 | Обойма сальника | |
| 20 | 1***3 | Пружина упорная сальника | |
| 21 | С***5 | Кольцо манжеты сальника | |
| 22 | Б***0 | Болт | |
| 23 | Ш***2 | Шайба специальная | |
| 24 | Ш***8 | Шайба пружинная | |
| 25 | С***6 | Манжета сальника крыльчатки | |
| 26 | С***3 | Крышка корпуса водяного насоса | |
| 27 | 1***4 | Крыльчатка водяного насоса | |
| 28 | П***" | Пробка коническая | |
| 29 | М***5 | Масленка | |
| 30 | 1***0 | Патрубок в сборе | |
| 31 | С***9 | Прокладка патрубка | |
| 32 | С***8 | Прокладка корпуса водяного насоса | |
| 33 | Б***0 | Болт | |
| 34 | 1***2 | Шайба уплотняющая сальника | |
| 35 | С***7 | Кольцо стопорное сальника | |
| 36 | С***6 | Втулка опорная | |
| 37 | Н***5 | Сальник самоподжимной каркасный 20-40-9 |
