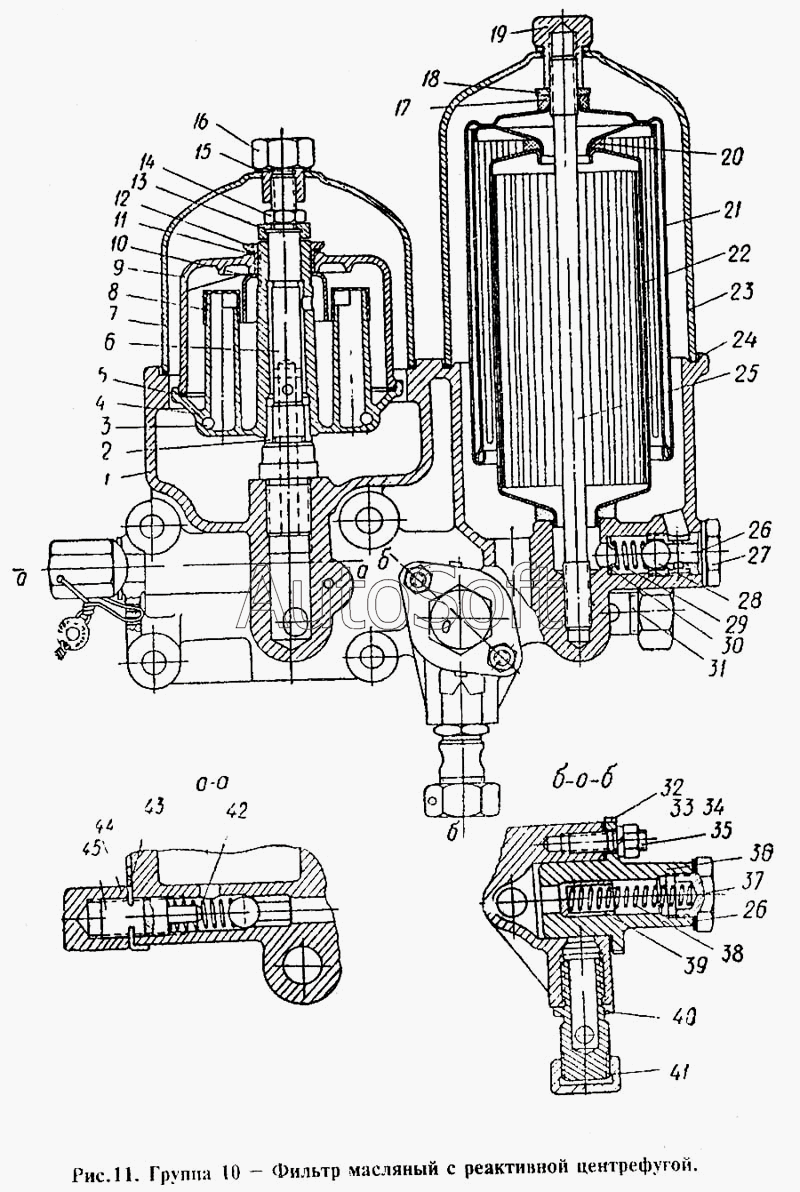

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Фильтр масляный с реактивной центрифугой
33
20
21
22
23
24
25
26
27
28
29
30
31
32
19
34
35
36
37
38
39
40
41
42
43
44
45
6
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-1072 | 1***2 | Ниппель датчика | |
| 14Б-10С1-1 | 1***1 | Фильтр масляный с реактивной центрифугой | |
| 15К-11С2 | 1***2 | Радиатор масляный в сборе | |
| 15К-11С2 | 1***2 | Радиатор масляный в сборе | |
| 74.08.001-1А | 7***А | Радиатор масляный о сборе | |
| Н-5870А | Н***А | Втулка резьбовая | |
| Н-5990 | Н***0 | Пробка | |
| СМД1-1022 | С***2 | Прокладка корпуса масляного фильтра | |
| 1 | 1***1 | Корпус маслофильтра в сборе | |
| 2 | 5***А | Втулка нижняя | |
| 3 | С***7 | Форсунка | |
| 4 | 5***3 | Корпус ротора в сборе | |
| 5 | 5***2 | Прокладка корпуса ротора | |
| 6 | С***3 | Ось ротора | |
| 7 | С***1 | Колпак масляного фильтра малый | |
| 8 | 5***2 | Сетка предохранительная | |
| 9 | 5***2 | Крышка ротора | |
| 10 | С***1 | Стакан направляющий | |
| 11 | С***1 | Прокладка | |
| 12 | С***0 | Гайка крышки ротора | |
| 13 | С***6 | Втулка упорная | |
| 14 | Г***2 | Гайка | |
| 15 | С***4 | Прокладка | |
| 16 | С***2 | Пробка нажимная малая | |
| 17 | С***6 | Кольцо уплотняющее | |
| 18 | Ш***5 | Шайба | |
| 19 | С***0 | Пробка нажимная | |
| 20 | С***4 | Кольцо уплотняющее | |
| 21 | С***0 | Секция фильтра наружная | |
| 22 | С***1 | Секция фильтра внутренняя | |
| 23 | С***6 | Колпак и сборе | |
| 24 | С***5 | Прокладка колпака масляного фильтра | |
| 25 | С***1 | Ось фильтра грубой очистки | |
| 26 | С***9 | Прокладка угольника поворотного | |
| 27 | С***1 | Корпус перепускного клапана | |
| 28 | Б***Р | Шарик | |
| 29 | С***7 | Пружина перепускного клапана | |
| 30 | С***0 | Шайба опорная | |
| 31 | 1***8 | Штуцер | |
| 32 | С***5 | Прокладка | |
| 33 | Ш***2 | Шпилька | |
| 34 | Г***0 | Гайка | |
| 35 | Ш***0 | Шайба пружинная | |
| 36 | С***А | Корпус переключателя | |
| 37 | С***8 | Пробка | |
| 38 | С***1 | Пружина клапана маслофильтра | |
| 39 | С***9 | Стакан предохранительного клапана | |
| 40 | 1***4 | Штуцер | |
| 41 | 1***А | Гайка | |
| 42 | С***А | Пружина сливного клапана | |
| 43 | С***1 | Прокладка сливного клапана | |
| 44 | С***7 | Гайка клапана ел и иного | |
| 45 | С***3 | Винт регулировочный |
