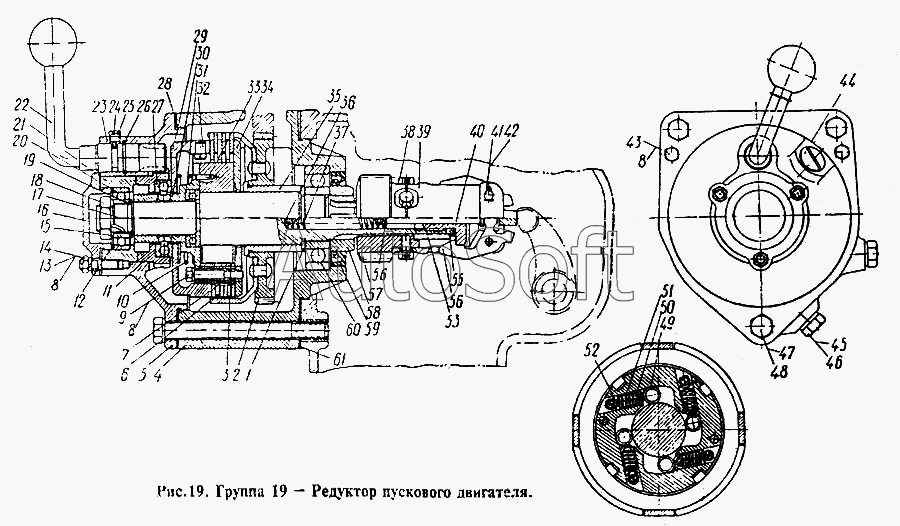

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Редуктор пускового двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***6 | Шайба упорная | |
| 2 | С***А | Шестерня муфты сцепления в сборе | |
| 3 | С***8 | Втулка специальная | |
| 4 | 1***1 | Корпус редуктора | |
| 5 | С***А | Крышка корпуса редуктора | |
| 6 | С***А | Диск ведущий | |
| 7 | С***5 | Диск ведомый | |
| 8 | Ш***8 | Шайба пружинная | |
| 9 | Б***5 | Болт | |
| 10 | С***4 | Пружина | |
| 11 | 1***5 | Упор нажимной механизма сцепления | |
| 12 | С***1 | Прокладка | |
| 13 | Г***8 | Гайка | |
| 14 | Ш***0 | Шпилька | |
| 15 | С***6 | Шайба стопорная | |
| 16 | 1***1 | Крышка сальника | |
| 17 | С***А | Вал редуктора | |
| 18 | Г***2 | Гайка | |
| 19 | 1***0 | Шайба упорная | |
| 20 | №***5 | Шарикоподшипник 25Х62Х16 | |
| 21 | С***1 | Упор неподвижный механизма сцепления | |
| 22 | С***А | Рукоятка шаровая в сборе | |
| 23 | С***1 | Крышка корпуса редуктора в сборе | |
| 24 | Ш***9 | Шайба стопорная | |
| 25 | В***8 | Винт установочный | |
| 26 | 1***8 | Кольцо уплотнительное | |
| 27 | №***9 | Шарикоподшипник 45Х65Х14 | |
| 28 | С***А | Прокладка крышки редуктора | |
| 29 | 1***1 | Диск нажимной | |
| 30 | 1***5 | Ступица | |
| 31 | №***6 | Шарикоподшипник 30Х47Х11 | |
| 32 | С***7 | Палец | |
| 33 | Ш***О | Штифт цилиндрический | |
| 34 | С***7 | Диск прижимной | |
| 35 | С***1 | Втулка шестерни | |
| 36 | С***2 | Пружина толкателя малая | |
| 37 | С***8 | Пружина толкателя большая | |
| 38 | С***4 | Болт | |
| 39 | С***1 | Держатель | |
| 40 | С***1 | Толкатель | |
| 41 | С***3 | Ось груза | |
| 42 | Ш***5 | Шплинт разводной | |
| 43 | Б***0 | Болт | |
| 44 | П***" | Пробка коническая | |
| 45 | С***9 | Прокладка | |
| 46 | Н***4 | Пробка резьбовая | |
| 47 | Б***0 | Болт | |
| 48 | Ш***4 | Шайба пружинная | |
| 49 | С***6 | Ролик | |
| 50 | С***5 | Плунжер | |
| 51 | С***3 | Пружина | |
| 52 | С***2 | Упор | |
| 53 | С***1 | Втулка толкателя | |
| 54 | С***А | Груз держателя | |
| 55 | С***3 | Шайба замковая | |
| 56 | С***7 | Шайба | |
| 57 | С***9 | Шестерня включения | |
| 58 | С***А | Втулка сальника | |
| 59 | Н***А | Сальник самоподжимной каркасный 55-80-12 | |
| 60 | №***8 | Шарикоподшипник радиальный однорядный 40Х90Х23 | |
| 61 | С***А | Прокладка корпуса редуктора | |
| 74 | С***3 | Прокладка |
