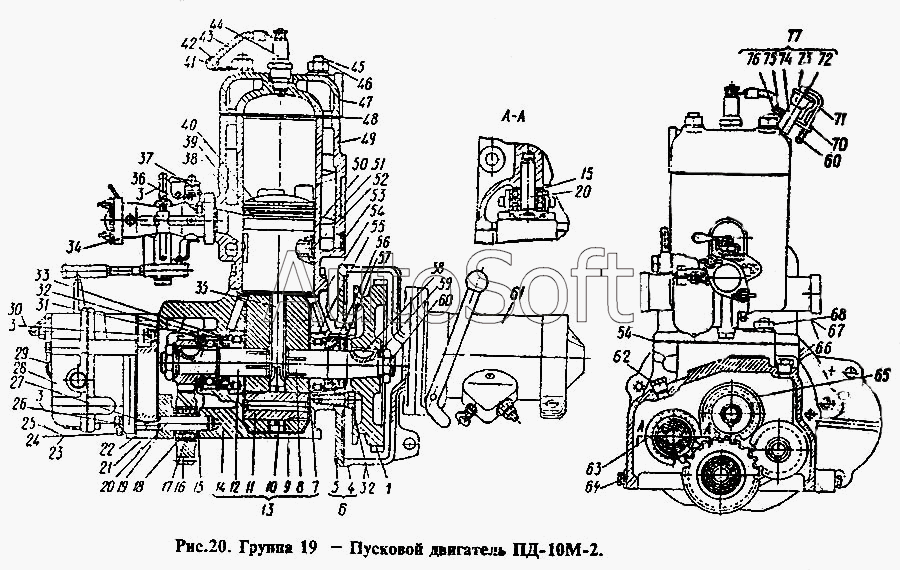

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Пусковой двигатель ПД-10М-2
48
57
57
57
57
56
55
54
52
51
50
49
57
47
46
45
44
43
42
41
40
40
39
38
68
77
76
76
75
75
74
73
72
71
70
69
37
67
66
65
64
63
62
61
60
59
58
4
14
14
13
12
11
10
9
8
7
6
5
15
3
2
1
26
36
35
35
34
33
32
31
30
29
28
27
25
24
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.09.022 | 5***2 | Пусковой шнур в сборе | |
| 54.49.401 | 5***1 | Шнур пусковой | |
| 54.49.402 | 5***2 | Ручка шнура | |
| 54.53.417 | 5***7 | Рукоятка рычага | |
| БНП-М8Х25 | Б***5 | Болт | |
| Д-24018А | Д***А | Втулка верхней головки шатуна | |
| Д-24093 | Д***3 | Прокладка патрубка | |
| ШНЧ-М8Х20 | Ш***0 | Шпилька | |
| ШЦ2-8Х16 | Ш***6 | Штифт цилиндрический | |
| 1 | 7***3 | Маховик пускового двигателя | |
| 2 | Б***0 | Болт | |
| 3 | Ш***5 | Шайба | |
| 4 | 7***А | Кожух маховика | |
| 5 | 7***3 | Плита кожуха маховика | |
| 6 | 7***9 | Кожух маховика с плитой в сборе | |
| 7 | Д***А | Шайба дистанционная | |
| 8 | Д***В | Полуось коленчатого вала задняя | |
| 9 | Д***Г | Пека коленчатого вала | |
| 10 | Д***9 | Ролик подшипника шатуна | |
| 11 | Д***Г | Палец кривошипа | |
| 12 | Д***Б | Полуось коленчатого вала передняя | |
| 13 | Д***Б | Вал коленчатый в сборе | |
| 14 | 7***1 | Картер пускового двигателя ПД-10М-2 | |
| 14 | Д***5 | Прокладка картера пускового двигателя | |
| 15 | Д***7 | Шайба | |
| 16 | Д***Б | Шестерня паразитная | |
| 17 | Д***8 | Кольцо стопорное | |
| 18 | №***2 | Шарикоподшипник радиальный 15х35х11 | |
| 19 | Д***3 | Прокладка | |
| 20 | Д***А | Палец паразитной шестерни | |
| 21 | Д***А | Плита промежуточная | |
| 22 | Д***4 | Прокладка магнето | |
| 23 | Ш***7 | Шайба | |
| 24 | Ш***5 | Шайба | |
| 25 | Д***2 | Болт крепления магнето | |
| 26 | Б***5 | Болт | |
| 27 | 5***2 | Штифт | |
| 28 | Д***Б | Регулятор пускового двигателя в сборе | |
| 29 | 7***А | Магнето одноискровое правого вращения с полумуфтой в сборе | |
| 30 | Б***0 | Болт | |
| 31 | №***5 | Шарикоподшипник 25Х52Х15 | |
| 32 | Д***1 | Кольцо стопорное | |
| 33 | А***9 | Сальник каркасный 30-52-9 | |
| 34 | Д***А | Карбюратор К-16А в сборе | |
| 35 | Д***Б | Шатун пускового двигателя | |
| 35 | Д***Б | Шатун в сборе | |
| 36 | Г***8 | Гайка | |
| 37 | Д***5 | Прокладка карбюратора | |
| 38 | Д***А | Кольцо поршня | |
| 39 | Д***7 | Кольцо поршня верхнее хромированное | |
| 40 | Д***А | Поршень в сборе | |
| 40 | Д***В | Поршень пускового двигателя | |
| 41 | А***2 | Втулка | |
| 42 | 5***6 | Хомут | |
| 43 | Д***9 | Провод высокого напряжения | |
| 44 | Д***3 | Запальная свеча А-IIУ в сборе | |
| 45 | Д***1 | Шпилька крепления головки | |
| 46 | Д***2 | Гайка | |
| 47 | Д***А | Головка цилиндра | |
| 48 | Д***А | Прокладка головки цилиндра в сборе | |
| 49 | 7***1 | Цилиндр пускового двигателя в сборе | |
| 50 | Д***А | Палец поршня | |
| 51 | 7***1 | Цилиндр пускового двигателя | |
| 52 | Д***8 | Кольцо поршневого пальца стопорное | |
| 54 | Д***6 | Прокладка основания цилиндра | |
| 55 | №***6 | Роликоподшипник 30Х62Х16 | |
| 56 | 7***5 | Втулка сальника в сборе | |
| 57 | 7***5 | Втулка сальника | |
| 57 | Д***8 | Сальник | |
| 57 | Д***9 | Корпус сальника | |
| 57 | Д***0 | Шайба сальника | |
| 57 | Д***6 | Сальник войлочный в сборе | |
| 58 | Ш***2 | Шпонка сегментная | |
| 59 | Д***А | Шайба замковая | |
| 60 | Д***А | Гайка маховика | |
| 61 | 7***7 | Стартер 12 в | |
| 62 | П***" | Пробка коническая | |
| 63 | Д***А | Шестерня привода магнето | |
| 64 | П***" | Пробка коническая | |
| 65 | Д***В | Шестерня колончатого вала | |
| 66 | Ш***5 | Шайба | |
| 67 | Г***0 | Гайка | |
| 68 | Ш***5 | Шпилька | |
| 69 | Д***8 | Пружина ручки заливного краника | |
| 70 | Д***А | Пробка заливного краника | |
| 71 | Д***7 | Ручка заливного краника в сборе | |
| 72 | Д***А | Крышка заливного краника | |
| 73 | Д***3 | Чашка заливного краника | |
| 74 | Д***Б | Корпус заливного краника | |
| 75 | 1***7 | Двигатель пусковой в сборе со стартером | |
| 75 | Д***8 | Пружина заливного краника | |
| 76 | 1***А | Глушитель пускового двигателя | |
| 76 | Д***9 | Шайба пружины заливного краника | |
| 77 | Д***Б | Краник заливной в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
