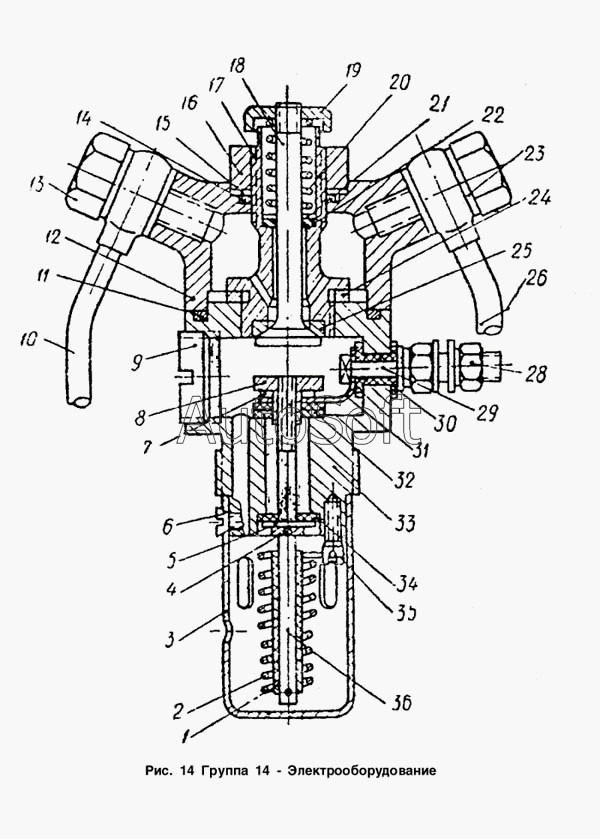

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Электрофакельный подогреватель
18
19
20
21
22
23
24
25
26
17
28
29
30
31
32
33
34
35
36
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-1540 | 1***0 | Планка зажима | |
| 14-1567 | 1***7 | Прокладка | |
| БНП-М8Х25 | Б***5 | Болт | |
| СМД14-14С18А | С***А | Электрофакельный подогреватель | |
| 1 | С***8 | Втулка изоляционная | |
| 2 | С***7 | Спираль накаливания | |
| 3 | С***9 | Чашечка | |
| 4 | Ш***6 | Шплинт | |
| 5 | Ш***3 | Шайба | |
| 6 | В***6 | Винт | |
| 7 | Ш***5 | Шайба пружинная | |
| 8 | 1***4 | Гайка спираледержателя | |
| 9 | С***8 | Упор | |
| 10 | С***7 | Трубка подвода топлива в сборе | |
| 11 | С***7 | Кольцо уплотнительное | |
| 12 | С***А | Крышка | |
| 13 | С***0 | Болт зажимной | |
| 14 | 1***5 | Кольцо уплотнительное | |
| 15 | 1***6 | Шайба | |
| 16 | 1***А | Гайка | |
| 17 | 1***2 | Корпус клапана | |
| 18 | С***1 | Клапан | |
| 19 | 1***2 | Колпачок | |
| 20 | С***5 | Пружина | |
| 21 | С***4 | Шайба | |
| 22 | С***3 | Шайба клапана | |
| 23 | С***1 | Прокладка | |
| 24 | 1***7 | Шайба | |
| 25 | 1***0 | Седло клапана | |
| 26 | С***6 | Трубка отвода топлива в сборе | |
| 27 | Ш***5 | Шайба | |
| 28 | Г***5 | Гайка | |
| 29 | С***5 | Болт контактный | |
| 30 | С***6 | Трубка изоляционная | |
| 31 | С***А | Пластина | |
| 32 | 1***А | Шайба | |
| 33 | С***2 | Корпус подогревателя | |
| 34 | 1***3 | Шайба | |
| 35 | С***4 | Контакт | |
| 36 | С***6 | Стержень спираледержателя |
