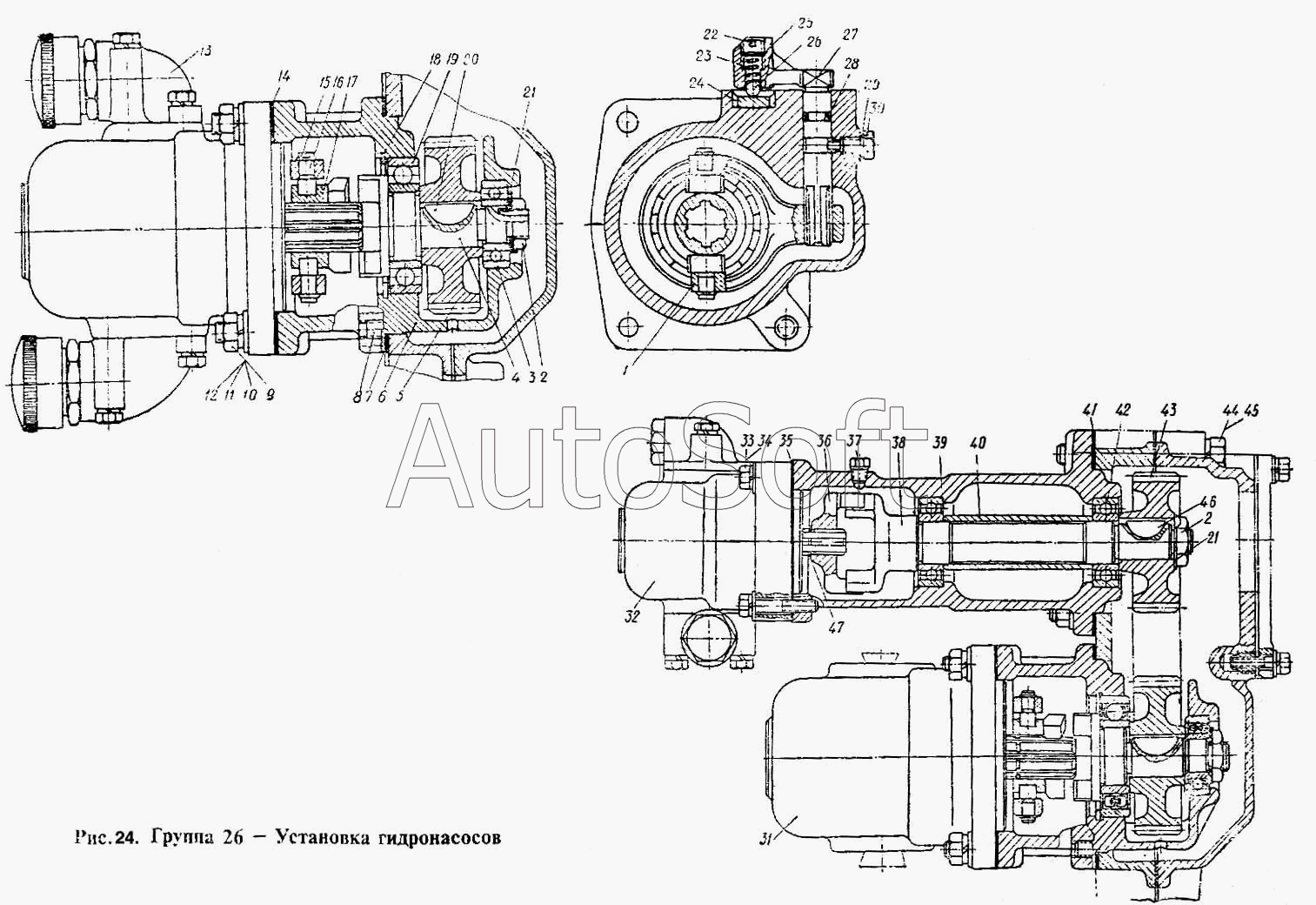

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Установка гидронасосов
36
24
25
26
27
28
29
30
31
32
33
34
35
23
37
38
39
40
41
42
43
44
45
46
47
10
1
1
2
3
4
5
6
6
7
8
9
11
12
13
14
15
16
17
18
19
20
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СМД2-26С2-1 | С***1 | Привод гидронасоса с сборе | |
| СМД9А-26С5-1 | С***1 | Привод гидронасоса в сборе | |
| 1 | С***1 | Вилка | |
| 1 | Ш***2 | Шайба стопорная | |
| 2 | Г***6 | Гайка | |
| 3 | №***4 | Подшипник шариковый 20Х47Х14 | |
| 4 | С***1 | Вал привода гидронасоса | |
| 5 | С***А | Шестерня привода гидронасоса | |
| 6 | С***1 | Корпус привода гидронасоса | |
| 6 | С***1 | Корпус в сборе | |
| 7 | С***1 | Прокладка | |
| 8 | Б***5 | Болт | |
| 9 | Н***0 | Шайба | |
| 10 | Ш***0 | Шайба пружинная | |
| 11 | Г***0 | Гайка | |
| 12 | Ш***8 | Шпилька | |
| 13 | Н***Д | Насос шестеренчатый | |
| 14 | С***1 | Прокладка | |
| 15 | С***3 | Кольцо предохранительное | |
| 16 | С***1 | Сухарик | |
| 17 | С***А | Муфта кулачковая | |
| 18 | С***1 | Кольцо установочное | |
| 19 | №***7 | Шарикоподшипник 35Х72Х17 | |
| 20 | Ш***5 | Шпонка сегментная | |
| 22 | Ш***0 | Шплинт | |
| 23 | С***7 | Пружина | |
| 24 | С***8 | Ограничитель | |
| 25 | 1***9 | Заглушка | |
| 26 | Б***Р | Шарик | |
| 27 | С***2 | Рычаг выключения | |
| 28 | С***1 | Кольцо уплотнительное | |
| 29 | С***1 | Шайба уплотняющая | |
| 30 | В***6 | Винт установочный | |
| 31 | Н***Э | Насос шестеренчатый | |
| 32 | Н***Д | Насос шестеренчатый | |
| 33 | Б***0 | Болт | |
| 34 | Ш***8 | Шайба пружинная | |
| 35 | С***3 | Прокладка | |
| 36 | С***1 | Муфт ведомая | |
| 37 | П***8 | Пробка коническая | |
| 38 | С***9 | Вал привода гидронасоса | |
| 39 | С***8 | Корпус при пода гидронасоса | |
| 40 | С***1 | Втулка распорная | |
| 41 | С***7 | Прокладка привода | |
| 42 | №***5 | Шарикоподшипник 25Х52Х15 | |
| 43 | С***0 | Шестерня привода | |
| 44 | Б***0 | Болт | |
| 45 | Ш***2 | Шайба пружинная | |
| 46 | Ш***5 | Шпонка сегментная | |
| 47 | С***1 | Кольцо установочное |
