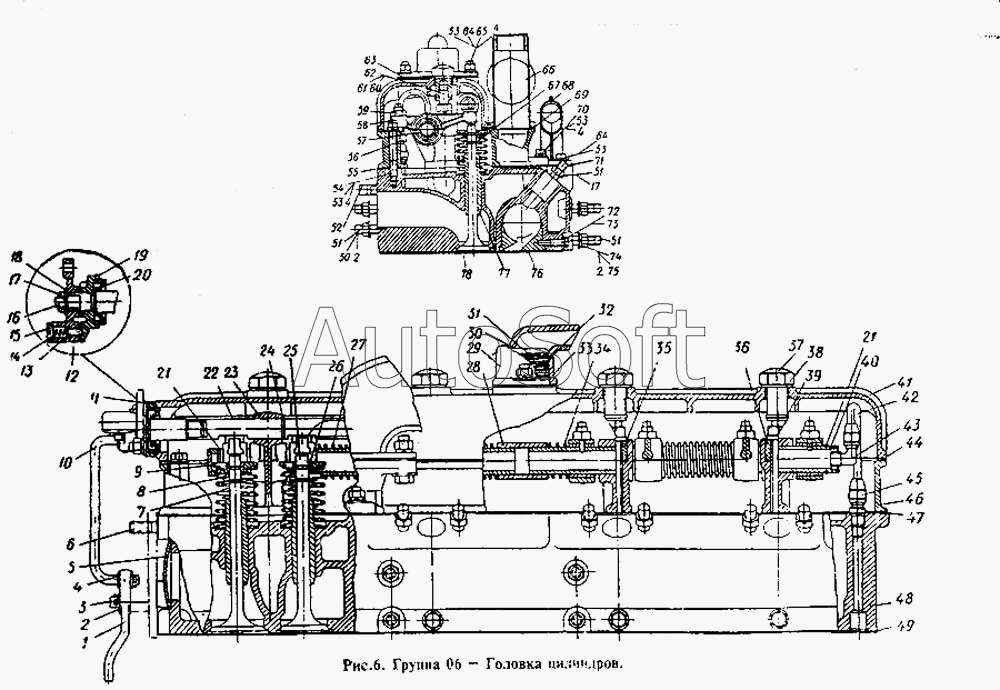

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Головка цилиндров
47
57
56
55
54
53
52
51
50
49
48
58
46
45
44
43
42
41
40
39
38
68
78
77
76
75
74
73
72
71
70
69
37
67
66
65
64
63
62
61
60
59
5
15
14
13
12
11
10
9
8
7
6
16
4
3
2
1
26
36
35
34
33
32
31
30
29
28
27
25
24
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-06С22-2Б | 1***Б | Головка цилиндров со втулками | |
| 3С-35 | 3***5 | Заглушка | |
| БНП-М8Х20 | Б***0 | Болт | |
| СМД14-06С6 | С***6 | Рычаг декомпрессора в сборе | |
| СМД7-0611А | С***А | Рукоятка декомпрессора | |
| ШНЧ-М10Х40 | Ш***0 | Шпилька | |
| 1 | С***А | Рукоятка декомпрессора | |
| 2 | Н***0 | Шайба | |
| 3 | Ш***5 | Шплинт разводной | |
| 4 | Н***9 | Шайба | |
| 5 | С***0 | Заглушка | |
| 6 | Ш***2 | Шпилька | |
| 7 | С***3 | Пружина клапана | |
| 8 | С***4 | Пружина клапана внутренняя | |
| 9 | С***0 | Тарелка клапанной пружины | |
| 10 | 1***1 | Тяга | |
| 11 | С***6 | Прокладка | |
| 12 | С***5 | Корпус декомпрессора | |
| 13 | С***1 | Плунжер рукоятки | |
| 14 | С***2 | Пружина рукоятки | |
| 15 | С***3 | Заглушка стакана | |
| 16 | С***2 | Ось рукоятки | |
| 17 | Г***0 | Гайка | |
| 18 | Ш***6 | Наиба стопорная | |
| 19 | С***1 | Рычаг декомпрессора | |
| 20 | Н***5 | Сальник самоподжимной каркасный 20-40-9 | |
| 21 | С***8 | Кольцо стопорное | |
| 22 | С***Б | Вал декомпрессора | |
| 23 | С***А | Стойка валиков коромысел и декомпрессии | |
| 24 | С***А | Кольцо стопорное | |
| 25 | 1***4 | Клапан всасывающий | |
| 26 | С***1 | Сухарь клапана | |
| 27 | У***2 | Пружина распорная средняя | |
| 28 | У***7 | Втулка оси коромысел | |
| 29 | С***1 | Корпус сапуна | |
| 30 | С***4 | Набивка сапуна | |
| 31 | С***3 | Перегородка | |
| 32 | С***2 | Диафрагма | |
| 33 | С***5 | Кольцо стопорное | |
| 34 | У***1 | Пружина распорная крайняя | |
| 35 | С***2 | Сухарь оси коромысел | |
| 36 | С***3 | Сухарь оси коромысел установочный | |
| 37 | С***0 | Гайка крепления колпака | |
| 38 | С***4 | Прокладка | |
| 39 | С***4 | Кольцо стопорное | |
| 40 | С***4 | Ось коромысел | |
| 41 | С***4 | Колпак головки цилиндров | |
| 42 | С***4 | Трубка маслоподводящая в сборе | |
| 43 | Н***А | Угольник конечный | |
| 44 | С***7 | Прокладка колпака | |
| 45 | Н***1 | Гайка соединительная | |
| 46 | С***8 | Корпус колпака головки | |
| 47 | Н***1 | Ниппель проходной | |
| 48 | 1***Б | Головка цилиндров с клапанами | |
| 49 | 1***Б | Прокладка головки в сборе | |
| 50 | С***5 | Гайка крепления выхлопного коллектора | |
| 51 | Н***5 | Шпилька | |
| 52 | Ш***2 | Шпилька | |
| 53 | Ш***8 | Шайба пружинная | |
| 54 | Б***0 | Болт | |
| 55 | С***7 | Прокладка корпуса колпака | |
| 56 | У***2 | Винт регулировочный | |
| 57 | С***8 | Втулка коромысла клапана | |
| 58 | С***1 | Коромысло клапана со втулкой | |
| 59 | Г***0 | Гайка | |
| 60 | Ш***2 | Шайба пружинная | |
| 61 | Г***2 | Гайка | |
| 62 | Ш***5 | Шпилька | |
| 63 | С***7 | Прокладка сапуна | |
| 64 | Ш***0 | Шпилька | |
| 65 | Г***8 | Гайка | |
| 66 | С***7 | Коллектор всасывающий в сборе | |
| 67 | У***5 | Кольцо предохранительное | |
| 68 | 1***6 | Труба водяная | |
| 69 | С***2 | Прокладка впускного коллектора | |
| 70 | Б***5 | Болт | |
| 71 | С***8 | Прокладка | |
| 72 | 1***8 | Винт вставки стопорный | |
| 73 | С***1 | Шайба уплотняющая | |
| 74 | Ш***8 | Шпилька | |
| 75 | Ш***0 | Шайба пружинная | |
| 76 | С***2 | Вставка камеры сгорания | |
| 77 | С***3 | Втулка направляющая | |
| 78 | 1***7 | Клапан выхлопной |
