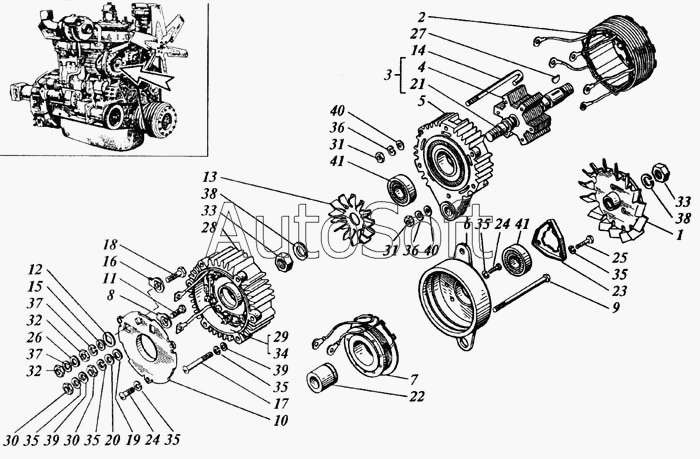

Каталог запасных частей к технике: СМД 23 (Каталог РСМ). Генератор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
30
31
31
32
32
33
33
34
35
35
35
35
35
35
36
36
37
37
38
38
39
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Шкив с крыльчаткой | |
| 2 | 1***0 | Статор | |
| 3 | 1***0 | Ротор | |
| 4 | 1***0 | Пакет ротора | |
| 5 | Г***0 | Крышка задняя | |
| 6 | Г***0 | Крышка передняя | |
| 7 | 1***0 | Катушка возбуждения | |
| 8 | 1***5 | Втулка | |
| 9 | Г***1 | Болт М6х128 | |
| 10 | 1***2 | Крышка выпрямителя | |
| 11 | Г***2 | Болт вывода М5х22 | |
| 12 | 1***3 | Шайба | |
| 13 | Г***1 | Крыльчатка | |
| 14 | Г***4 | Болт стяжной | |
| 15 | 1***4 | Шайба | |
| 16 | 1***5 | Втулка | |
| 17 | Г***7 | Винт М5 | |
| 18 | Г***9 | Болт М8х1х28 | |
| 19 | 1***1 | Шайба изоляционная | |
| 20 | 1***2 | Шайба | |
| 21 | 1***1 | Вал | |
| 22 | 1***0 | Втулка | |
| 23 | Г***2 | Крышка подшипника | |
| 24 | 0***3 | Винт М5-6gх10.5 | |
| 25 | 0***3 | Винт М5-6ggх26.48 | |
| 26 | 0***8 | Шайба 8х1 | |
| 27 | 6***А | Шпонка сегментная | |
| 28 | Б***2 | Блок | |
| 29 | 2***0 | Гайка М4-6Н.5А | |
| 30 | 0***2 | Гайка М5-6Н.5А | |
| 31 | 0***3 | Гайка М6-6Н.5А | |
| 32 | 0***4 | Гайка М8х1-6Н.5А | |
| 33 | 0***7 | Гайка М16х1,5-6Н.5А | |
| 34 | 4***Л | Шайба | |
| 35 | 5***Л | Шайба | |
| 36 | 6***Л | Шайба | |
| 37 | 8***6 | Шайба | |
| 38 | 1***Г | Шайба | |
| 39 | 0***3 | Шайба 5.01.016 | |
| 40 | 0***5 | Шайба 6.01.016 | |
| 41 | 7***Ш | Шарикоподшипник |
