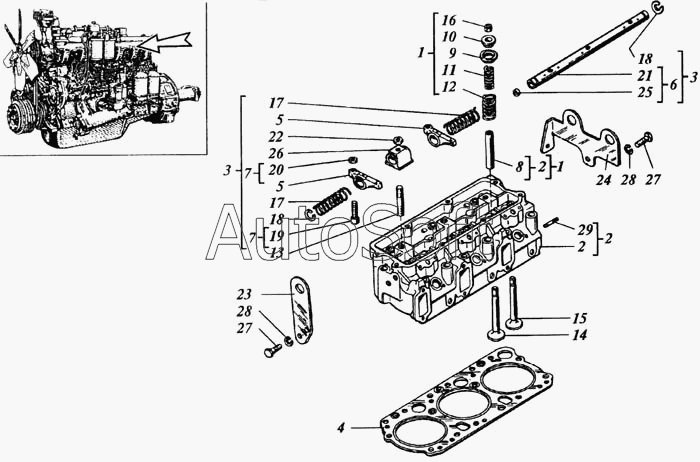

Каталог запасных частей к технике: СМД 31А (Каталог РСМ). Головка цилиндров
15
29
28
28
27
27
26
25
24
23
22
21
20
19
19
18
18
17
17
16
1
1
14
13
12
11
10
9
8
7
7
6
5
5
5
4
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Головка цилиндров | |
| 2 | 3***1 | Головка цилиндров | |
| 3 | 3***4 | Механизм газораспределения передаточный | |
| 4 | 3***1 | Прокладка головки цилиндров | |
| 5 | 1***3 | Коромысло клапана с втулкой или СМД1-06С3-1 | |
| 5 | С***1 | Коромысло клапана со втулкой | |
| 6 | 3***8 | Ось коромысел | |
| 7 | 1***6 | Винт регулировочный с гайкой | |
| 8 | 3***3 | Втулка направляющая | |
| 9 | 2***0 | Тарелка | |
| 10 | 2***2 | Втулка тарелки | |
| 11 | 1***А | Пружина клапана | |
| 12 | 1***А | Пружина клапана внутренняя | |
| 13 | 3***5 | Шпилька | |
| 14 | А***0 | Клапан впускной | |
| 15 | А***0 | Клапан выпускной | |
| 16 | А***1 | Сухарь клапана | |
| 17 | У***2 | Пружина распорная средняя | |
| 18 | С***8 | Кольцо стопорное | |
| 19 | 1***2 | Винт регулировочный или У5-0672А | |
| 19 | У***А | Винт регулировочный | |
| 20 | 1***6 | Гайка | |
| 21 | 3***4 | Ось коромысел | |
| 22 | 6***0 | Гайка | |
| 23 | 3***А | Кронштейн грузовой | |
| 24 | 3***А | Кронштейн грузовой | |
| 25 | 3***7 | Заглушка | |
| 26 | 6***1 | Стойка осей коромысел | |
| 27 | М***8 | Болт | |
| 28 | 1***5 | Шайба | |
| 29 | М***8 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
