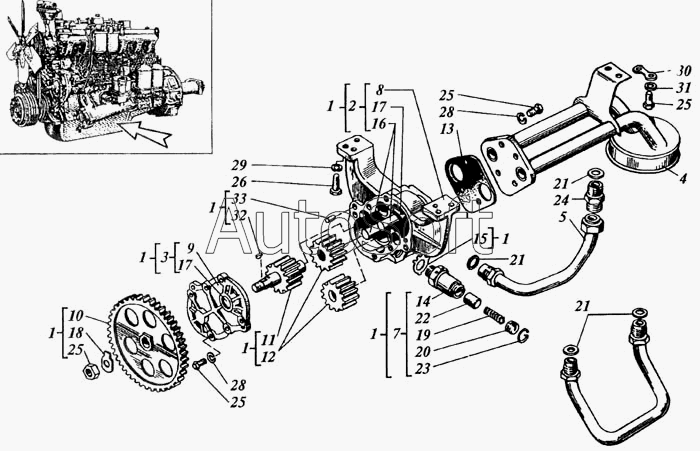

Каталог запасных частей к технике: СМД 31А (Каталог РСМ). Насос масляный
26
18
19
20
21
21
21
22
23
24
25
25
25
17
17
27
28
28
29
30
31
32
33
1
1
1
1
1
1
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Насос масляный | |
| 2 | 3***4 | Корпус | |
| 3 | 3***5 | Крышка | |
| 4 | 3***А | Маслоприемник | |
| 5 | 3***1 | Труба | |
| 6 | 3***2 | Труба | |
| 7 | 3***3 | Клапан | |
| 8 | 3***А | Корпус масляного насоса | |
| 9 | 3***2 | Крышка корпуса | |
| 10 | 3***4 | Колесо зубчатое | |
| 11 | 2***6 | Валик насоса | |
| 12 | 2***7 | Колесо зубчатое ведомое | |
| 13 | 3***8 | Прокладка маслоприемника | |
| 14 | 3***9 | Корпус клапана | |
| 15 | 3***4 | Шайба стопорная | |
| 16 | 1***8 | Валик ведомого зубчатого колеса | |
| 17 | 1***0 | Втулка маслонасоса | |
| 18 | 1***А | Шайба стопорная | |
| 19 | С***Б | Пружина | |
| 20 | С***4 | Втулка резьбовая | |
| 21 | С***7 | Прокладка | |
| 22 | У***А | Клапан | |
| 23 | С***6 | Кольцо стопорное | |
| 24 | 1***6 | Штуцер | |
| 25 | М***8 | Болт | |
| 26 | М***8 | Болт | |
| 27 | М***6 | Гайка | |
| 28 | 8***5 | Шайба | |
| 29 | 1***5 | Шайба | |
| 30 | Ш***х | Шайба замковая | |
| 31 | Ш***2 | Шайба специальная | |
| 32 | 5***5 | Шпонка сегментная | |
| 33 | 5***4 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
