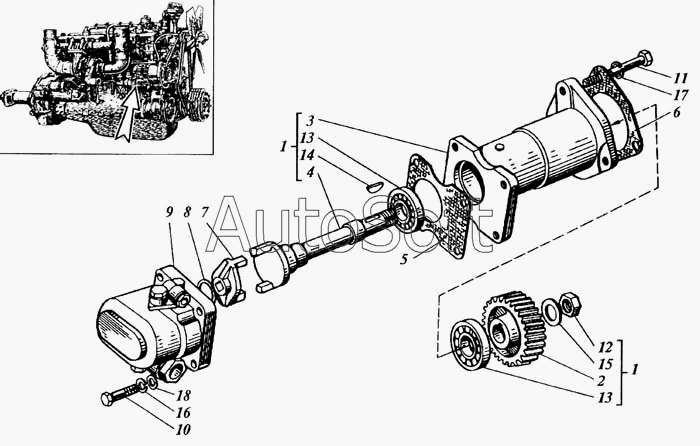

Каталог запасных частей к технике: СМД 31А (Каталог РСМ). Установка гидронасоса
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***5 | Привод гидронасоса | |
| 2 | С***Б | Колесо зубчатое | |
| 3 | С***А | Корпус привода | |
| 4 | С***9 | Вал привода гидронасоса | |
| 5 | С***А | Прокладка | |
| 6 | С***7 | Прокладка привода | |
| 7 | 1***1 | Муфта ведомая | |
| 8 | 1***2 | Кольцо установочное | |
| 9 | Н***6 | Насос шестеренный | |
| 10 | М***8 | Болт | |
| 11 | М***8 | Болт | |
| 12 | М***6 | Гайка | |
| 13 | 2***5 | Подшипник | |
| 14 | 6***1 | Шпонка сегментная | |
| 15 | 1***2 | Шайба стопорная | |
| 16 | 8***5 | Шайба | |
| 17 | 1***5 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
