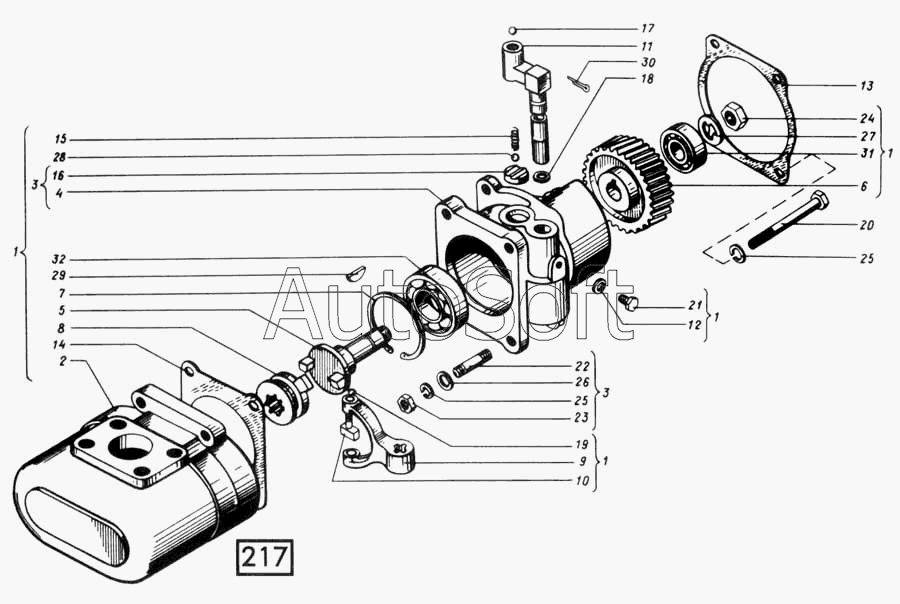

Каталог запасных частей к технике: СМД 14...-20 (1998 г. Москва) (1998). Установка гидронасоса(1) СМД-14НГ,-14БН,-15Н,-19,-20
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НШ-50У-2-Л(НШ-50У-2-0505002-9) | Н***) | Насос шестеренный | |
| 1 | С***1 | Привод гидронасоса с сборе | |
| 2 | Н***) | Насос шестеренный | |
| 3 | С***Г | Корпус | |
| 4 | С***1 | Корпус привода гидронасоса | |
| 5 | С***1 | Вал привода гидронасоса | |
| 6 | С***Б | Колесо зубчатое привода | |
| 7 | С***) | Кольцо | |
| 8 | С***Б | Муфта кулачковая | |
| 9 | С***1 | Вилка | |
| 10 | С***1 | Сухарик | |
| 11 | С***2 | Рычаг выключения | |
| 12 | С***1 | Шайба уплотняющая | |
| 13 | С***1 | Прокладка | |
| 14 | С***1 | Прокладка | |
| 15 | С***Б | Пружина | |
| 16 | С***8 | Ограничитель | |
| 17 | 1***9 | Заглушка | |
| 18 | 0***2 | Кольцо | |
| 19 | С***3 | Кольцо предохранительное | |
| 20 | М***8 | Болт | |
| 21 | М***6 | Винт | |
| 22 | М***6 | Шпилька | |
| 23 | М***6 | Гайка | |
| 24 | М***6 | Гайка | |
| 25 | 1***5 | Шайба | |
| 26 | 1***5 | Шайба | |
| 27 | 1***2 | Шайба стопорная | |
| 28 | Б***0 | Шарик | |
| 29 | 6***1 | Шпонка сегментная | |
| 30 | 3***5 | Шплинт | |
| 31 | 2***К | Подшипник | |
| 32 | 2***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
