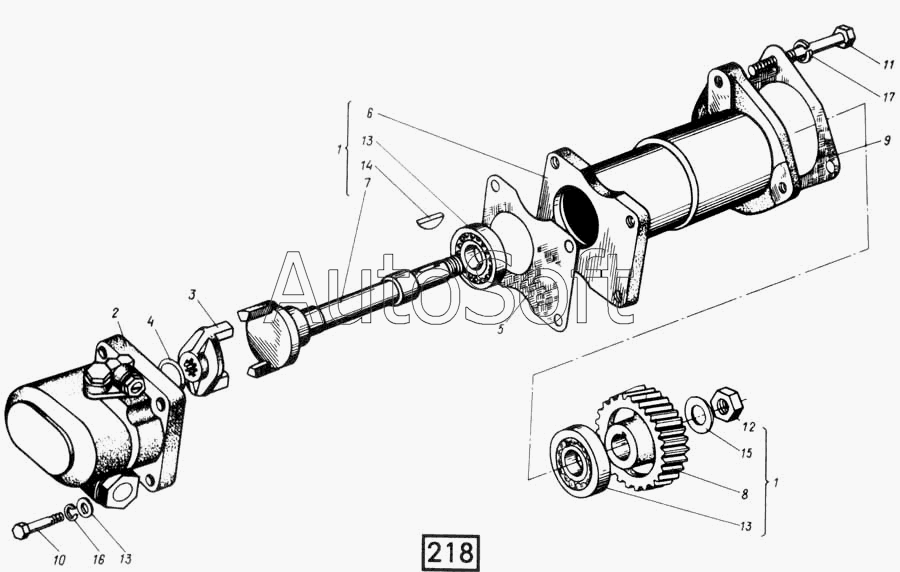

Каталог запасных частей к технике: СМД 14...-20 (1998 г. Москва) (1998). Установка гидронасоса(2) СМД-14НГ,-14БН,-15Н,-19,-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***5 | Привод гидронасоса | |
| 2 | Н***) | Насос шестеренный | |
| 3 | 1***А | Муфта ведомая | |
| 4 | 1***2 | Кольцо установочное | |
| 5 | С***А | Прокладка | |
| 6 | С***А | Корпус привода | |
| 7 | С***9 | Вал привода гидронасоса | |
| 8 | С***А | Колесо зубчатое | |
| 9 | С***7 | Прокладка привода | |
| 10 | М***8 | Болт | |
| 11 | М***8 | Болт | |
| 12 | М***6 | Гайка | |
| 13 | 2***5 | Подшипник | |
| 14 | 6***1 | Шпонка сегментная | |
| 15 | 1***2 | Шайба стопорная | |
| 16 | 8***5 | Шайба | |
| 17 | 1***5 | Шайба |
