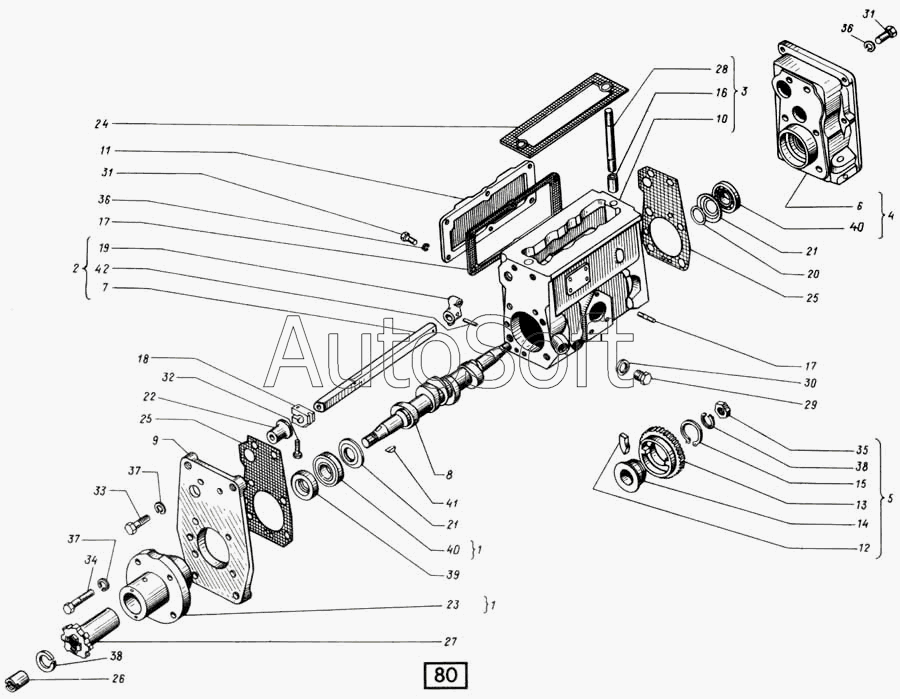

Каталог запасных частей к технике: СМД 14...-20 (1998 г. Москва) (1998). Топливный насос СМД-14НГ,-14БН,-15Н,-19,-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-080 | 1***0 | Прокладка | |
| В10.80.16.001 | В***1 | Насос топливный ЛСТН-49010 | |
| В7.80.16.001В | В***В | Насос топливный ЛСТН-49010 | |
| 1 | 1***1 | Фланец | |
| 2 | 8***2 | Рейка | |
| 3 | В***6 | Корпус насоса | |
| 4 | В***4 | Фланец | |
| 5 | В***А | Муфта упругая | |
| 6 | В***4 | Фланец со втулкой | |
| 7 | 8***2 | Рейка | |
| 8 | 8***3 | Вал кулачковый | |
| 9 | 8***1 | Плита крепления | |
| 10 | В***6 | Корпус насоса | |
| 11 | В***5 | Крышка люка | |
| 12 | 2***Б | Сухарь | |
| 13 | В***1 | Колесо зубчатое | |
| 14 | В***1 | Втулка | |
| 15 | В***1 | Кольцо упорное | |
| 16 | 1***3 | Штифт | |
| 17 | 1***8 | Шпилька | |
| 18 | 1***1 | Хомутик | |
| 19 | 1***4 | Поводок рейки | |
| 20 | 1***0 | Прокладка | |
| 21 | 1***А | Шайба | |
| 22 | 1***1 | Колпак | |
| 23 | 1***1 | Фланец | |
| 24 | 1***9 | Прокладка | |
| 25 | 1***3 | Прокладка | |
| 26 | 1***А | Гайка | |
| 27 | 1***1 | Втулка | |
| 28 | Л***0 | Шпилька | |
| 29 | 1***4 | Пробка | |
| 30 | 1***0 | Прокладка | |
| 31 | М***8 | Болт | |
| 32 | М***8 | Болт | |
| 33 | М***8 | Болт | |
| 34 | М***8 | Болт | |
| 35 | М***6 | Гайка | |
| 36 | 6***5 | Шайба | |
| 37 | 1***5 | Шайба | |
| 38 | 1***5 | Шайба | |
| 39 | 1***1 | Манжета | |
| 40 | 6***0 | Подшипник | |
| 41 | 4***5 | Шпонка сегментная | |
| 42 | 3***5 | Штифт |
