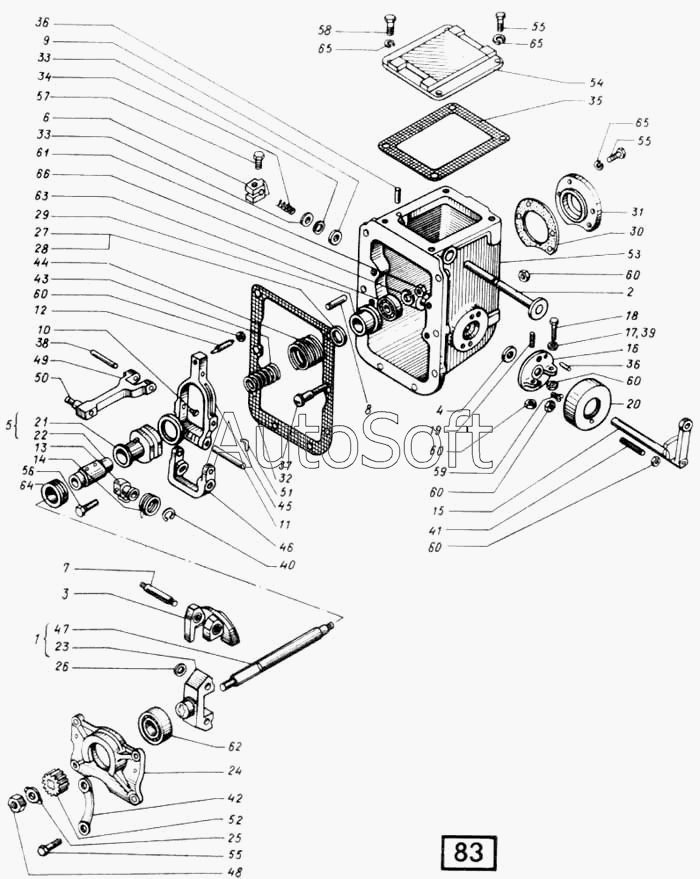

Каталог запасных частей к технике: СМД 14...-20 (1998 г. Москва) (1998). Регулятор топливного насоса СМД-14НГ,-14БН,-15Н,-19,-20
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
33
58
66
65
64
63
62
61
60
59
32
57
56
55
54
53
52
51
6
14
13
12
11
10
9
8
7
15
5
4
3
2
1
23
31
30
29
28
27
26
25
24
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16 | 1***6 | Заглушка | |
| 17-047 | 1***7 | Прокладка наружной пружины | |
| 80.17.019 | 8***9 | Тяга регулятора | |
| В10.80.17.040 | В***0 | Груз регулятора | |
| 1 | 8***А | Валик с крестовиной | |
| 2 | В***4 | Валик обогатителя | |
| 3 | А***В | Груз регулятора | |
| 4 | 1***А | Сальник корпуса регулятора | |
| 5 | 1***2 | Муфта регулятора | |
| 6 | В***3 | Призма | |
| 7 | 1***1 | Ось груза | |
| 8 | 1***2 | Штифт установочный | |
| 9 | 1***А | Сальник валика обогатителя | |
| 10 | 1***А | Штырь вилки тяги регулятора | |
| 11 | 1***2 | Ось кронштейна вилки тяги регулятора | |
| 12 | 1***3 | Болт вилки тяги регулятора | |
| 13 | 1***А | Втулка пружины | |
| 14 | 1***Б | Пружина кронштейна | |
| 15 | 1***2 | Валик с рычагом | |
| 16 | 1***А | Шайба упора валика рычага регулятора | |
| 17 | 1***1 | Прокладка регулировочная | |
| 18 | 1***1 | Болт регулировочный | |
| 19 | 1***3 | Шпилька-ограничитель | |
| 20 | 1***2 | Крышка упора | |
| 21 | 1***2 | Муфта регулятора | |
| 22 | 1***А | Втулка муфты | |
| 23 | 1***3 | Крестовина груза | |
| 24 | 1***Г | Гнездо шарикоподшипника | |
| 25 | 1***А | Шайба валика | |
| 26 | 1***А | Шайба оси груза | |
| 27 | 1***0 | Прокладка регулировочная | |
| 28 | 1***А | Прокладка регулировочная | |
| 29 | 1***2 | Седло пружины регулятора | |
| 30 | 1***5 | Прокладка задней крышки регулятора | |
| 31 | 1***А | Крышка регулятора задняя | |
| 32 | 1***7 | Прокладка корпуса регулятора | |
| 33 | 1***1 | Шайба сальника валика обогатителя | |
| 34 | 1***2 | Пружина | |
| 35 | 1***7 | Прокладка верхней крышки | |
| 36 | 1***9 | Штифт | |
| 37 | 1***4 | Болт-жесткий упор | |
| 38 | 1***2 | Ось вилки короткая | |
| 39 | 1***9 | Прокладка регулировочная | |
| 40 | 1***0 | Кольцо замковое | |
| 41 | 1***2 | Шпилька | |
| 42 | 1***0 | Шайба стопорная | |
| 43 | 7***2 | Пружина специальная | |
| 44 | 7***3 | Пружина специальная | |
| 45 | 8***1 | Вилка тяги регулятора | |
| 46 | 8***2 | Кронштейн вилки тяги регулятора | |
| 47 | 8***3 | Валик регулятора | |
| 48 | 8***4 | Гайка валика регулятора | |
| 49 | 8***5 | Тяга регулятора | |
| 50 | 8***6 | Кулачок тяги регулятора | |
| 51 | 8***9 | Шплинт | |
| 52 | Б***А | Колесо зубчатое | |
| 53 | Л***В | Корпус регулятора | |
| 54 | Л***А | Крышка корпуса регулятора верхняя | |
| 55 | М***8 | Болт | |
| 56 | М***8 | Болт | |
| 57 | М***8 | Болт | |
| 58 | 3***6 | Болт | |
| 59 | В***8 | Винт | |
| 60 | М***8 | Гайка | |
| 61 | М***8 | Гайка | |
| 62 | 4***3 | Подшипник | |
| 63 | 2***0 | Подшипник | |
| 64 | 8***2 | Подшипник | |
| 65 | 6***5 | Шайба | |
| 66 | 8***5 | Шайба |
