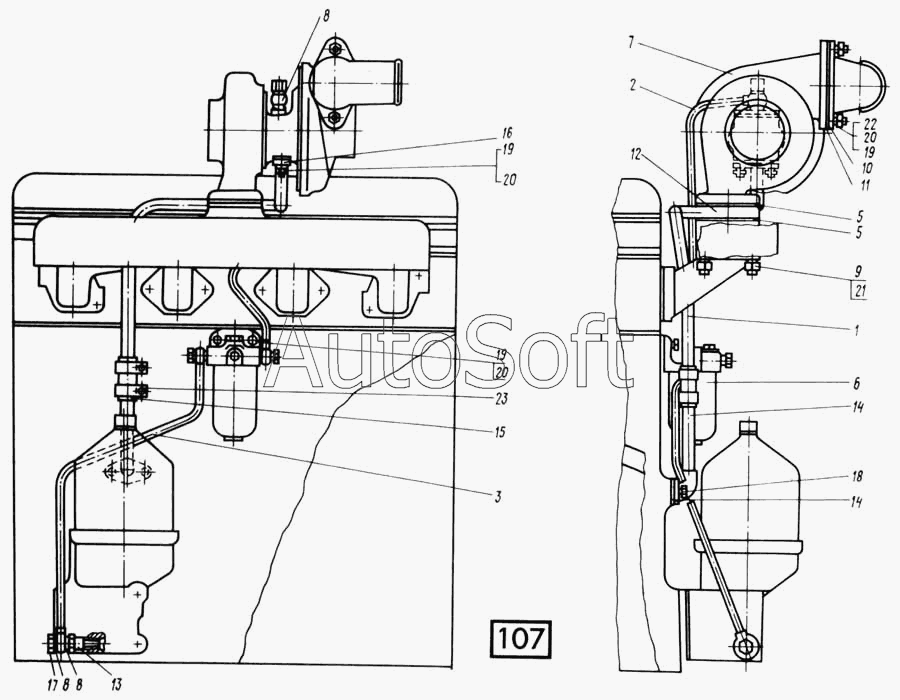

Каталог запасных частей к технике: СМД 14...-20 (1998 г. Москва) (1998). Установка турбокомпрессора СМД-14НГ,-14БН,-15Н,-19,-20
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18К-28С5-2 | 1***2 | Трубка | |
| 1 | 1***3 | Трубка маслоотводящая | |
| 2 | 1***4 | Трубка маслоотводящая | |
| 3 | 1***А | Трубка | |
| 4 | 1***2 | Патрубок маслоотводящий | |
| 5 | 1***8 | Прокладка турбины | |
| 6 | 1***А | Фильтр | |
| 7 | 8***0 | Турбокомпрессор ТКР8.5Н-3 | |
| 8 | С***А | Прокладка | |
| 9 | 1***0 | Гайка | |
| 10 | 1***1 | Патрубок | |
| 11 | 1***2 | Прокладка | |
| 12 | 1***3 | Проставка | |
| 13 | 1***А | Переходник | |
| 14 | 1***7 | Прокладка | |
| 15 | 1***0 | Шланг соединительный | |
| 16 | 1***3 | Прокладка | |
| 17 | 1***5 | Болт зажимной | |
| 18 | М***8 | Винт | |
| 19 | М***6 | Гайка | |
| 20 | 8***5 | Шайба | |
| 21 | 1***5 | Шайба | |
| 22 | 8***5 | Шайба | |
| 23 | Н***1 | Хомут стяжной |
