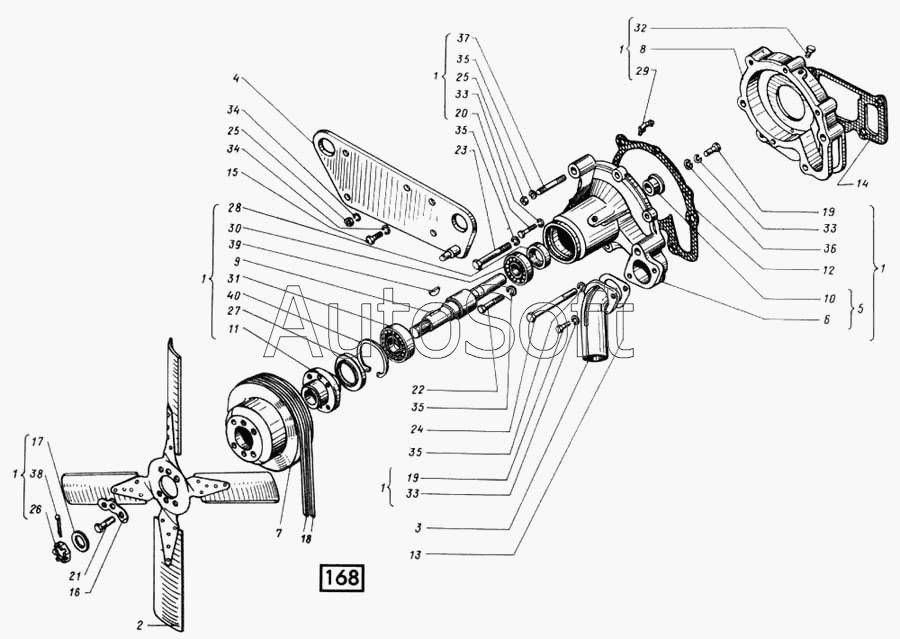

Каталог запасных частей к технике: СМД 14...-20 (1998 г. Москва) (1998). Насос водяной СМД-14НГ,-14БН,-15Н,-19,-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-1371 | 1***1 | Кронштейн грузовой | |
| 19-13С10 | 1***0 | Вентилятор | |
| 20-1330 | 2***0 | Прокладка | |
| 20-1361А | 2***А | Проставка водяного насоса | |
| 20-13С10 | 2***0 | Вентилятор | |
| М12-6gх120.56 | М***6 | Болт | |
| М12-6gх160.56 | М***6 | Болт | |
| М12-6gх190.56 | М***6 | Болт | |
| ПМ12-6Н6 | П***6 | Гайка | |
| 1 | 1***А | Насос водяной | |
| 2 | 1***А | Вентилятор | |
| 3 | 1***А | Патрубок | |
| 4 | 1***2 | Кронштейн грузовой | |
| 5 | 1***А | Корпус водяного насоса | |
| 6 | 1***1 | Корпус | |
| 7 | 2***А | Шкив вентилятора | |
| 8 | С***3 | Крышка корпуса водяного насоса | |
| 9 | 1***2 | Валик | |
| 10 | С***6 | Втулка опорная | |
| 11 | 1***2 | Ступица шкива вентилятора | |
| 12 | С***8 | Прокладка корпуса водяного насоса | |
| 13 | С***9 | Прокладка патрубка | |
| 14 | С***0 | Прокладка крышки водяного насоса | |
| 15 | 1***1 | Болт | |
| 16 | 1***1 | Шайба стопорная | |
| 17 | 1***2 | Шайба | |
| 18 | 1***0 | Ремень зубчатый | |
| 19 | М***8 | Болт | |
| 20 | М***8 | Болт | |
| 21 | М***8 | Болт | |
| 22 | М***8 | Болт | |
| 23 | М***8 | Болт | |
| 24 | М***6 | Болт | |
| 25 | М***6 | Гайка | |
| 26 | М***6 | Гайка | |
| 27 | 1***1 | Манжета | |
| 28 | 1***1 | Манжета | |
| 29 | 2***6 | Масленка | |
| 30 | 3***4 | Подшипник | |
| 31 | 3***5 | Подшипник | |
| 32 | К***" | Пробка | |
| 33 | 8***5 | Шайба | |
| 34 | 1***5 | Шайба | |
| 35 | 1***5 | Шайба | |
| 36 | Ш***2 | Шайба специальная | |
| 37 | М***6 | Шпилька | |
| 38 | 4***5 | Шплинт | |
| 39 | 5***0 | Шпонка сегментная | |
| 40 | 1***1 | Кольцо |
