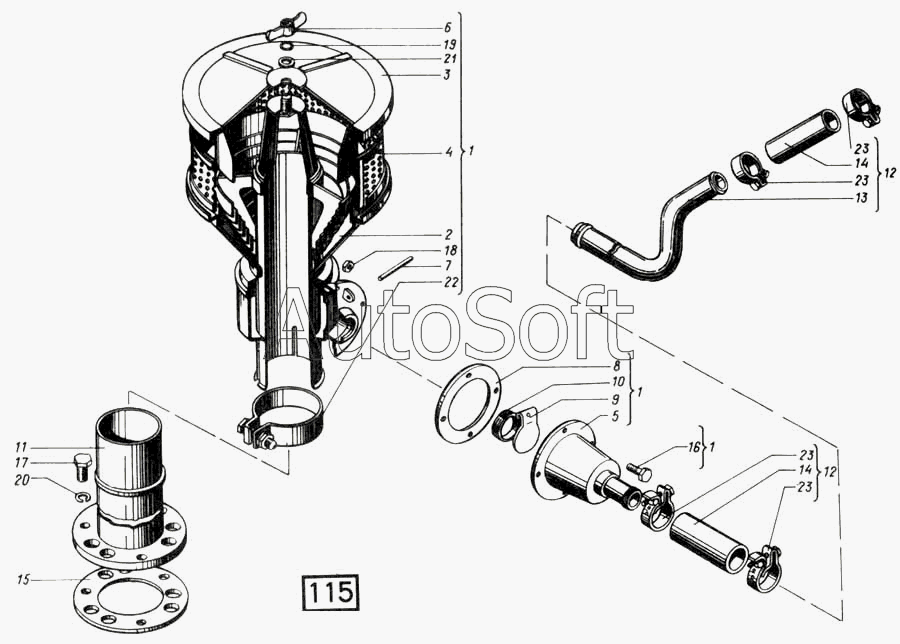

Каталог запасных частей к технике: СМД 17...-18 (1998 г. Москва) (1998). Предочиститель с обратным клапаном СМД-17,-17Н.01,-17Н.02,-17Н.03,-17Н.04,-18,-18Н.01,-18Н.02,-18Н.03,-18Н.04
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Предочиститель с обратным клапаном | |
| 2 | 1***Н | Корпус | |
| 3 | 1***3 | Крышка | |
| 4 | 1***8 | Сетка | |
| 5 | 1***0 | Клапанная коробка | |
| 6 | 1***А | Гайка-барашек | |
| 7 | 1***8 | Ось клапана | |
| 8 | 1***9 | Прокладка | |
| 9 | 1***Б | Клапан | |
| 10 | 1***А | Кольцо | |
| 11 | 1***4 | Труба | |
| 12 | 1***8 | Трубка отсосная | |
| 13 | 1***7 | Трубка отсосная | |
| 14 | 1***0 | Шланг соединительный | |
| 15 | 1***7 | Прокладка | |
| 16 | М***8 | Болт | |
| 17 | М***8 | Болт | |
| 18 | М***6 | Гайка | |
| 19 | 8***5 | Шайба | |
| 20 | 1***5 | Шайба | |
| 21 | 8***4 | Шайба | |
| 22 | А***0 | Хомут | |
| 23 | А***0 | Хомут стяжной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
