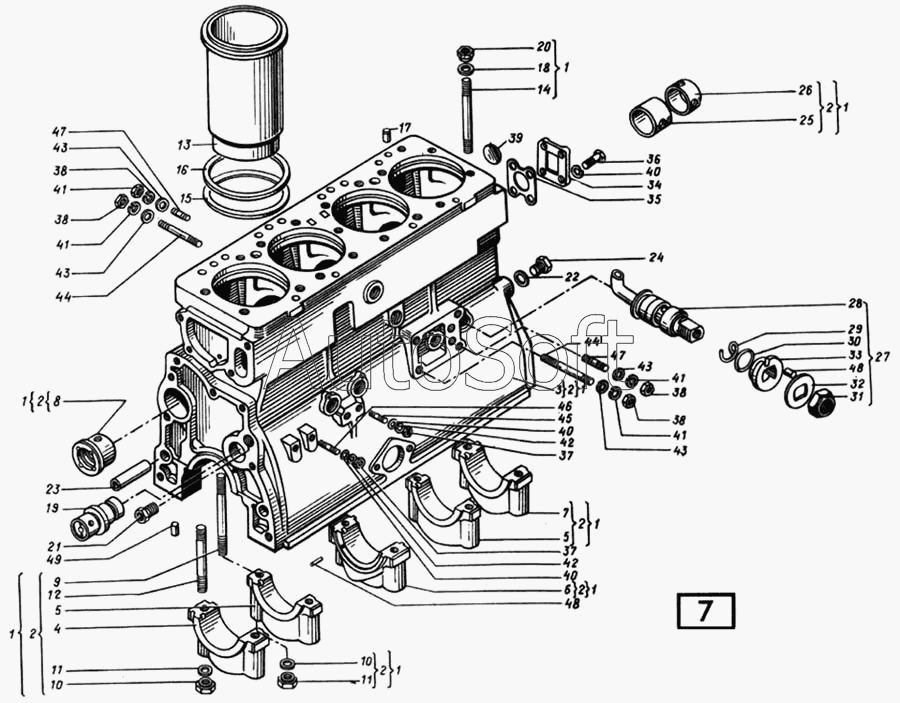

Каталог запасных частей к технике: СМД 17...-18 (1998 г. Москва) (1998). Блок-картер СМД-17,-17Н.01,-17Н.02,-17Н.03,-17Н.04,-18,-18Н.01,-18Н.02,-18Н.03,-18Н.04
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А57.02.025А2 | А***2 | Втулка распределительного вала средняя | |
| 1 | 1***А | Блок-картер | |
| 2 | 2***В | Блок-картер | |
| 3 | 2***Г | Блок-картер | |
| 4 | 1***А | Крышка первого коренного подшипника | |
| 5 | 1***А | Крышка второго и четвертого коренных подшипников | |
| 6 | 1***А | Крышка третьего коренного подшипника | |
| 7 | 1***А | Крышка четвертого коренного подшипника | |
| 8 | С***9 | Подшипник распределительного вала передний | |
| 9 | 2***7 | Шпилька коренных подшипников | |
| 10 | С***8 | Гайка коренных подшипников | |
| 11 | С***8 | Шайба специальная | |
| 12 | 1***5 | Шпилька коренных подшипников | |
| 13 | 1***2 | Гильза цилиндра | |
| 14 | 1***6 | Шпилька крепления головки | |
| 15 | С***А | Кольцо уплотнительное | |
| 16 | С***8 | Кольцо уплотнительное | |
| 17 | С***0 | Втулка | |
| 18 | 1***0 | Шайба | |
| 19 | 1***А | Палец с заглушкой | |
| 20 | 1***3 | Гайка | |
| 21 | С***4 | Пробка | |
| 22 | С***4 | Прокладка | |
| 23 | С***6 | Втулка направляющая | |
| 24 | 1***0 | Пробка резьбовая | |
| 25 | А***5 | Втулка распределительного вала средняя | |
| 26 | А***4 | Втулка распределительного вала задняя | |
| 27 | 2***А | Установка форсунки | |
| 28 | 2***А | Форсунка | |
| 29 | 2***7 | Фиксатор | |
| 30 | 2***8 | Кольцо уплотнительное | |
| 31 | 2***9 | Гайка специальная | |
| 32 | 2***0 | Шайба стопорная | |
| 33 | 2***1 | Втулка | |
| 34 | 1***2 | Крышка задняя | |
| 35 | С***9 | Прокладка патрубка | |
| 36 | М***6 | Болт | |
| 37 | М***6 | Гайка | |
| 38 | М***6 | Шайба | |
| 39 | 6***8 | Заглушка | |
| 40 | 1***5 | Шайба | |
| 41 | 1***5 | Шайба | |
| 42 | 1***4 | Шайба | |
| 43 | 1***4 | Шайба | |
| 44 | М***6 | Шпилька | |
| 45 | М***6 | Шпилька | |
| 46 | М***6 | Шпилька | |
| 47 | М***6 | Шпилька | |
| 48 | 5***0 | Штифт | |
| 49 | 8***0 | Штифт |
