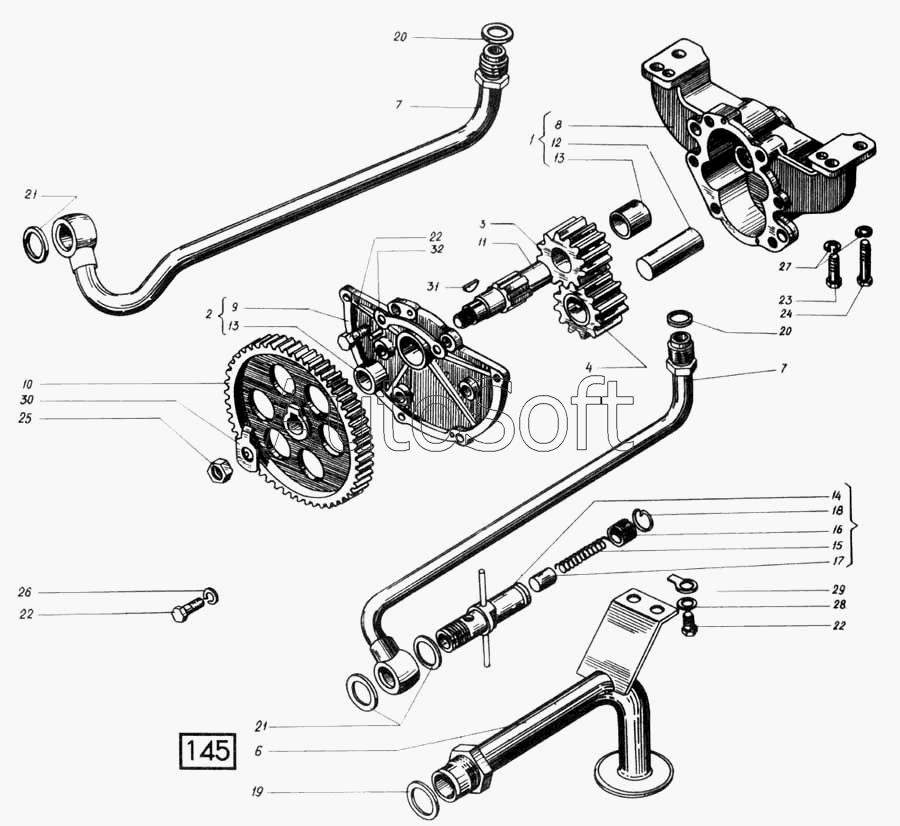

Каталог запасных частей к технике: СМД 17...-18 (1998 г. Москва) (1998). Насос масляный СМД-17,-17Н.01,-17Н.02,-17Н.03,-17Н.04,-18,-18Н.01,-18Н.02,-18Н.03,-18Н.04
23
14
15
16
17
18
19
20
21
22
13
24
25
26
27
28
29
30
31
32
4
1
2
3
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-0903 | 1***3 | Втулка ведомого зубчатого колеса | |
| 21-0905 | 2***5 | Колесо зубчатое | |
| 21-0905-01 | 2***1 | Колесо зубчатое | |
| 21-0940 | 2***0 | Проволока 2-0-4, L=200 мм | |
| 21-09С11 | 2***1 | Трубка к масляному фильтру | |
| 21-09С2 | 2***2 | Насос масляный | |
| ПД-0936 | П***6 | Штуцер | |
| 1 | С***А | Корпус | |
| 2 | 1***5 | Крышка | |
| 3 | 2***6 | Валик насоса | |
| 4 | 2***7 | Колесо зубчатое ведомое | |
| 5 | С***8 | Клапан предохранительный | |
| 6 | 1***2 | Маслоприемник | |
| 7 | 1***1 | Трубка к маслофильтру в сборе | |
| 8 | 1***2 | Корпус масляного насоса | |
| 9 | 1***2 | Крышка корпуса | |
| 10 | 2***4 | Колесо зубчатое | |
| 11 | 2***7 | Валик ведущего зубчатого колеса | |
| 12 | 1***8 | Валик ведомого зубчатого колеса | |
| 13 | 1***0 | Втулка маслонасоса | |
| 14 | 1***2 | Корпус клапана | |
| 15 | С***Б | Пружина | |
| 16 | С***4 | Втулка резьбовая | |
| 17 | У***А | Клапан | |
| 18 | С***6 | Кольцо стопорное | |
| 19 | С***6 | Прокладка | |
| 20 | С***7 | Прокладка | |
| 21 | 1***9 | Прокладка | |
| 22 | М***8 | Болт | |
| 23 | М***8 | Болт | |
| 24 | М***8 | Болт | |
| 25 | М***6 | Гайка | |
| 26 | 8***5 | Шайба | |
| 27 | 1***5 | Шайба | |
| 28 | Ш***0 | Шайба замковая | |
| 29 | Ш***2 | Шайба специальная | |
| 30 | 1***А | Шайба стопорная | |
| 31 | 5***5 | Шпонка сегментная | |
| 32 | 5***4 | Штифт |
