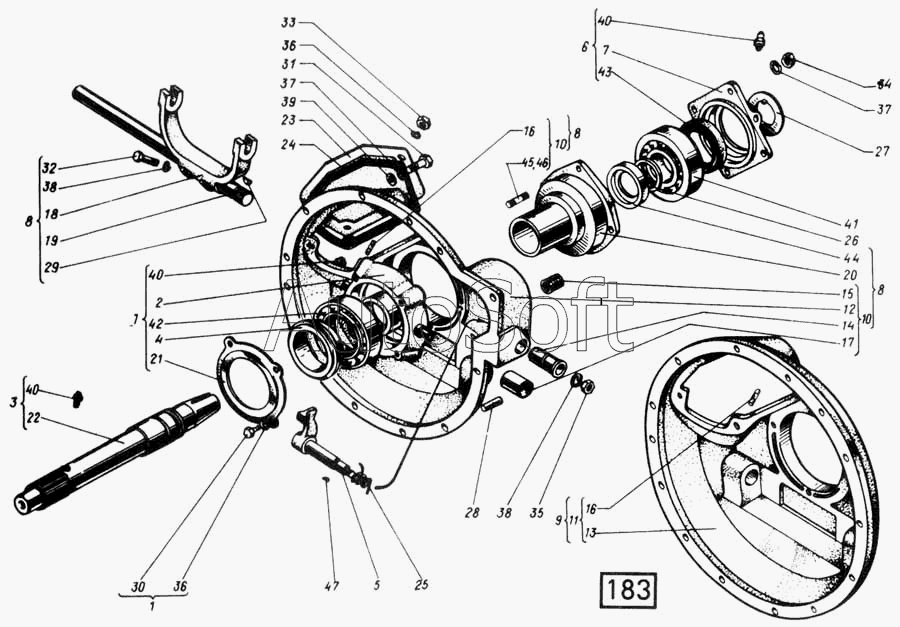

Каталог запасных частей к технике: СМД 17...-18 (1998 г. Москва) (1998). Картер СМД-17,-17Н.01,-17Н.02,-17Н.03,-17Н.04,-18,-18Н.01,-18Н.02,-18Н.03,-18Н.04
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Муфта выключения | |
| 2 | 2***4 | Корпус муфты выключения | |
| 3 | 1***4 | Вал сцепления с масленкой | |
| 4 | С***1 | Втулка муфты выключения | |
| 5 | 1***1 | Рычаг | |
| 6 | 1***6 | Крышка сальника | |
| 7 | С***2 | Крышка сальника | |
| 8 | 1***7 | Картер | |
| 9 | 1***7 | Картер | |
| 10 | С***А | Картер | |
| 11 | 1***А | Картер | |
| 12 | С***1 | Картер | |
| 13 | 1***1 | Картер | |
| 14 | 1***5 | Втулка оси | |
| 15 | 1***8 | Втулка резьбовая | |
| 16 | 1***8 | Шпилька | |
| 17 | С***2 | Втулка валика вилки выключения сцепления | |
| 18 | 1***А | Вилка выключения | |
| 19 | 1***1 | Валик вилки | |
| 20 | С***1 | Корпус подшипника | |
| 21 | С***1 | Крышка | |
| 22 | 1***1 | Вал сцепления | |
| 23 | С***1 | Крышка смотрового окна | |
| 24 | С***7 | Прокладка | |
| 25 | 1***А | Пружина рычага | |
| 26 | 1***3 | Кольцо | |
| 27 | С***7 | Шайба замковая | |
| 28 | 1***9 | Штифт | |
| 29 | 1***7 | Фиксатор | |
| 30 | М***8 | Болт | |
| 31 | М***8 | Болт | |
| 32 | М***8 | Болт | |
| 33 | М***6 | Гайка | |
| 34 | М***6 | Гайка | |
| 35 | М***6 | Гайка | |
| 36 | 8***5 | Шайба | |
| 37 | 1***5 | Шайба | |
| 38 | 1***5 | Шайба | |
| 39 | 1***4 | Шайба | |
| 40 | 1***6 | Масленка | |
| 41 | 3***2 | Подшипник | |
| 42 | 4***8 | Подшипник | |
| 43 | 2***1 | Манжета | |
| 44 | 1***1 | Манжета | |
| 45 | М***6 | Шпилька | |
| 46 | М***6 | Шпилька | |
| 47 | 4***5 | Шпонка сегментная |
