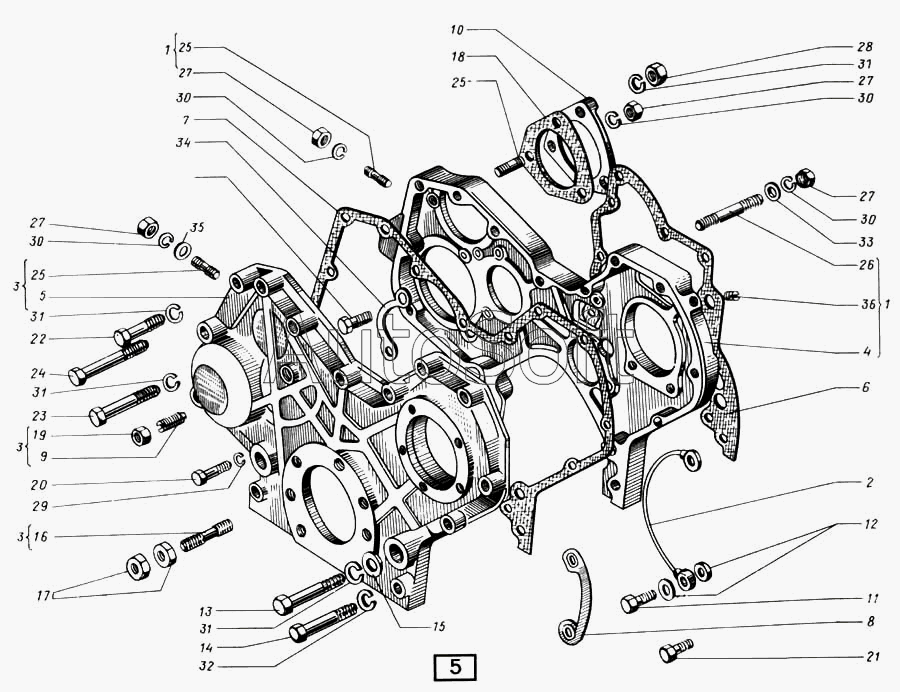

Каталог запасных частей к технике: СМД 17...-18 (1998 г. Москва) (1998). Картер зубчатых колес СМД-17,-17Н.01,-17Н.02,-17Н.03,-17Н.04,-18,-18Н.01,-18Н.02,-18Н.03,-18Н.04
16
36
35
34
33
32
31
30
29
27
26
25
23
22
20
19
15
14
13
12
11
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1,2-0-4 | 1***4 | Проволока L=115 мм | |
| 1 | С***2 | Картер шестерен в сборе | |
| 2 | 1***4 | Трубка подвода смазки | |
| 3 | 1***6 | Крышка картера зубчатых колес | |
| 4 | 1***1 | Картер шестерен | |
| 5 | 1***2 | Крышка картера шестерен | |
| 6 | С***4 | Прокладка картера шестерен | |
| 7 | 1***5 | Прокладка крышки | |
| 8 | С***7 | Шайба замковая | |
| 9 | С***9 | Винт упорный | |
| 11 | М***8 | Болт | |
| 11 | С***2 | Болт зажимной | |
| 12 | С***2 | Прокладка поворотного угольника | |
| 13 | С***8 | Болт | |
| 14 | С***9 | Болт | |
| 15 | С***0 | Шайба | |
| 16 | 1***2 | Шпилька | |
| 19 | 1***6 | Гайка | |
| 20 | М***6 | Болт | |
| 22 | 4***8 | Болт | |
| 23 | М***6 | Болт | |
| 25 | М***6 | Шпилька | |
| 26 | М***6 | Шпилька | |
| 27 | М***6 | Гайка | |
| 29 | 8***5 | Шайба | |
| 30 | 1***5 | Шайба | |
| 31 | 1***5 | Шайба | |
| 32 | 1***5 | Шайба | |
| 33 | 1***4 | Шайба | |
| 34 | Ш***8 | Шайба замковая | |
| 35 | 1***4 | Шайба | |
| 36 | 4***" | Пробка |
