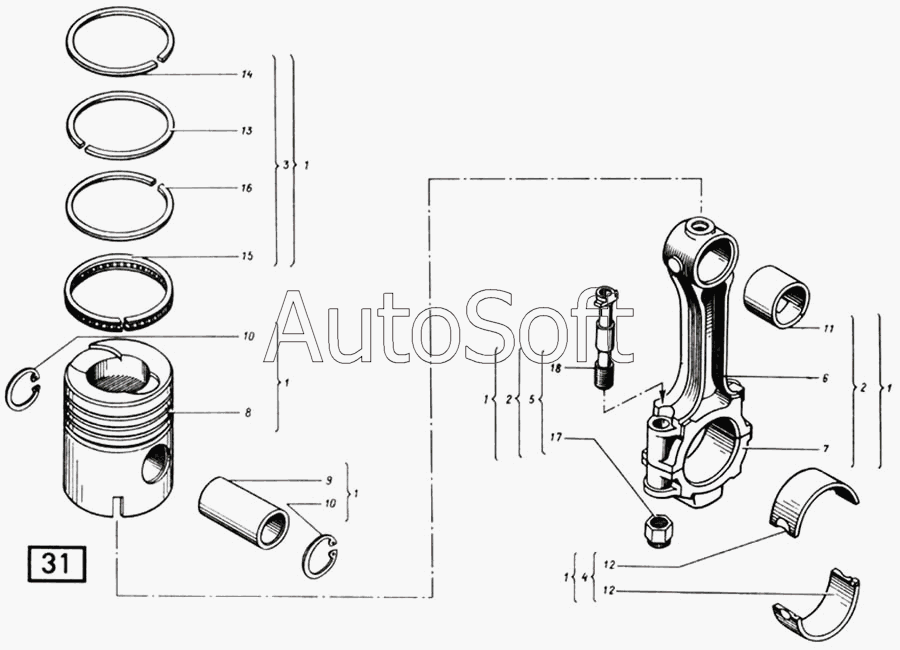

Каталог запасных частей к технике: СМД 21...-24 (1998 г. Москва) (1998). Поршень с шатуном СМД-21, -22, 22А, 23, 23.01, 23.02, 24, 24.01, 24.02
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-0301 | 2***1 | Шатун | |
| 20-0302 | 2***2 | Крышка шатуна | |
| 20-0302А | 2***А | Крышка шатуна | |
| 20-0305А-01 | 2***1 | Поршень | |
| 20-03С2 | 2***2 | Шатун | |
| 22-03С1А | 2***А | Поршень с шатуном | |
| 22-03С6А | 2***А | Комплект поршневых колец | |
| 23-0301 | 2***1 | Шатун | |
| 23-0305А | 2***А | Поршень или 31-03С9 | |
| 23-03С2А | 2***А | Шатун или 23-03С2Б | |
| А23.01-34-20ТБР1 | А***1 | Комплект шатунных вкладышей | |
| А23.01-84-19/22сбЛР1 | А***1 | Комплект шатунных вкладышей | |
| А23.01-84-19/22сбЛР2 | А***2 | Комплект шатунных вкладышей | |
| А23.01-84-19/22сбЛР3 | А***3 | Комплект шатунных вкладышей | |
| А23.01-84-19/22сбЛР4 | А***4 | Комплект шатунных вкладышей | |
| А23.01-84-19/2сбЛН2 | А***2 | Комплект шатунных вкладышей | |
| А23.01-84-20ТБН1 | А***1 | Комплект шатунных вкладышей | |
| А23.01-84-20ТБР2 | А***2 | Комплект шатунных вкладышей | |
| А23.01-84-20ТБР3 | А***3 | Комплект шатунных вкладышей | |
| А23.01-84-20ТБР4 | А***4 | Комплект, шатунных вкладышей | |
| А23.01-8401А1 | А***1 | Вкладыш шатунного подшипника | |
| А23Ш-84-20ТБН2 | А***2 | Комплект шатунных вкладышей | |
| А27.00.019 | А***9 | Кольцо компрессионное | |
| А27.03.02.103 | А***3 | Кольцо компрессионное | |
| А57.01.006 | А***6 | Втулка шатуна | |
| СМД9-0306-1А | С***А | Палец поршневой | |
| СМД9-0307 | С***7 | Кольцо стопорное | |
| 1 | 2***А | Поршень с шатуном | |
| 2 | 2***Б | Шатун или 23-03С2А | |
| 3 | 2***6 | Комплект поршневых колец | |
| 4 | А***1 | Комплект шатунных вкладышей | |
| 5 | А***0 | Болт шатунный с гайкой | |
| 6 | 2***А | Шатун | |
| 7 | 2***2 | Крышка шатуна | |
| 8 | 3***9 | Поршень или 23-0305А | |
| 9 | 2***6 | Палец поршневой | |
| 10 | 6***0 | Кольцо Б45 | |
| 11 | А***9 | Втулка шатуна | |
| 12 | А***3 | Вкладыш шатунного подшипника | |
| 13 | А***1 | Кольцо компрессионное | |
| 14 | А***8 | Кольцо компрессионное | |
| 15 | А***0 | Кольцо маслосъемное | |
| 16 | А***3 | Кольцо компрессионное | |
| 17 | А***1 | Гайка | |
| 18 | А***2 | Болт шатунный |
