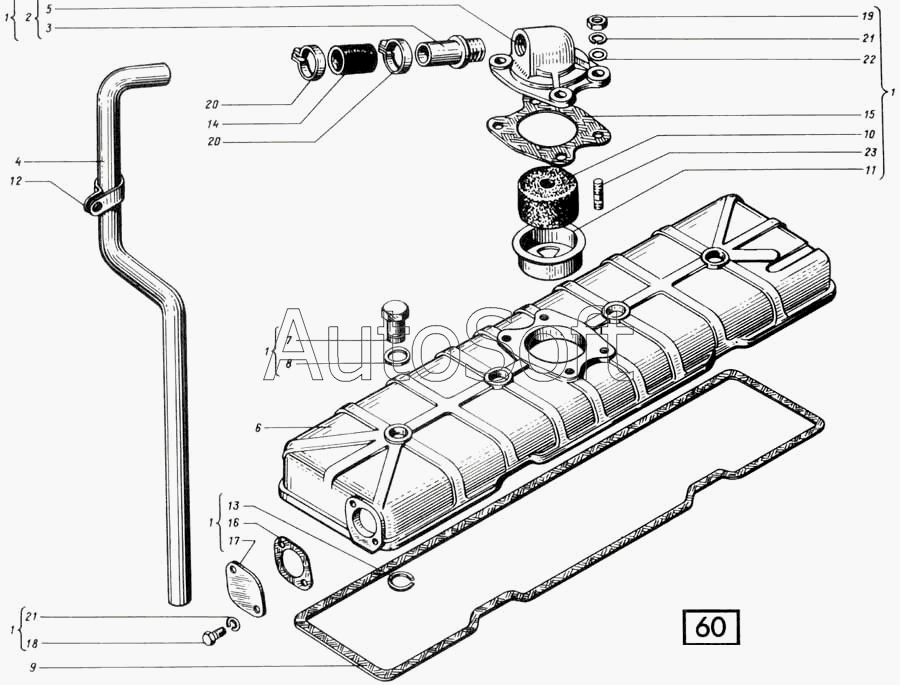

Каталог запасных частей к технике: СМД 21...-24 (1998 г. Москва) (1998). Колпак головки цилиндров СМД-21, -22, 22А, 23, 23.01, 23.02, 24, 24.01, 24.02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Колпак головки цилиндров | |
| 2 | 2***1 | Корпус сапуна с трубкой | |
| 3 | 2***2 | Втулка с трубкой | |
| 4 | 2***3 | Труба | |
| 5 | 2***1 | Корпус сапуна | |
| 6 | 1***4 | Колпак головки цилиндров | |
| 7 | 1***0 | Гайка крепления колпака | |
| 8 | 1***4 | Прокладка | |
| 9 | П***7 | Прокладка колпака | |
| 10 | 1***9 | Кассета | |
| 11 | 1***0 | Стакан | |
| 12 | 1***8 | Хомут | |
| 13 | С***А | Кольцо стопорное | |
| 14 | 1***0 | Шланг соединительный | |
| 15 | 1***А | Прокладка сапуна | |
| 16 | С***6 | Прокладка | |
| 17 | 1***5 | Заглушка | |
| 18 | М***8 | Болт | |
| 19 | М***6 | Гайка | |
| 20 | А***0 | Хомут стяжной | |
| 21 | 8***5 | Шайба | |
| 22 | 8***5 | Шайба | |
| 23 | М***8 | Шпилька |
