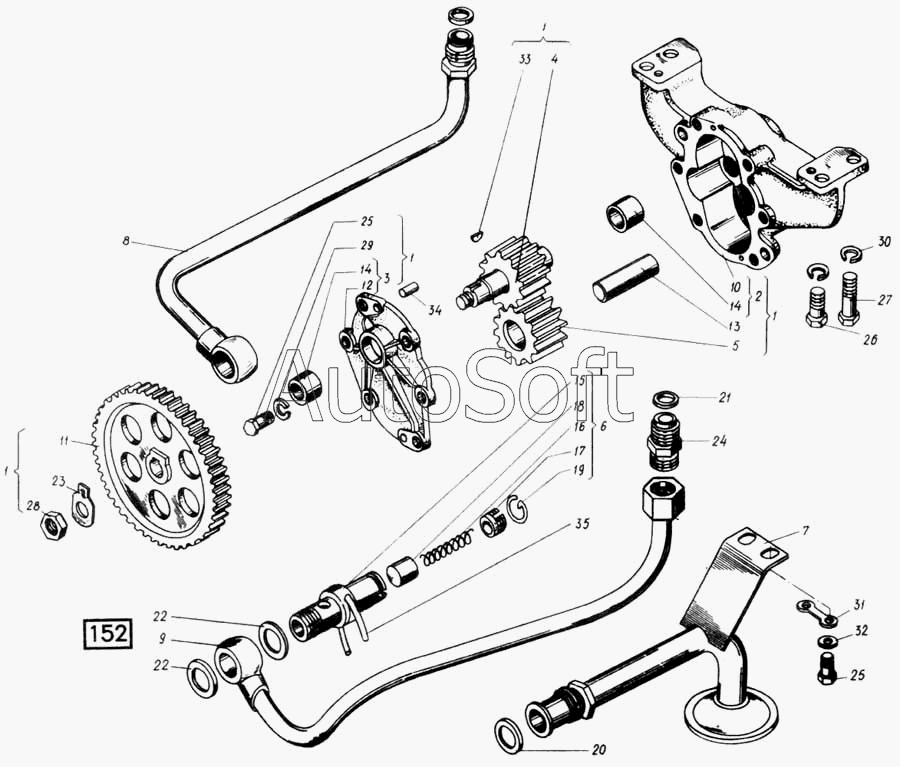

Каталог запасных частей к технике: СМД 21...-24 (1998 г. Москва) (1998). Насос масляный СМД-21, -22, 22А, 23, 23.01, 23.02, 24, 24.01, 24.02
27
18
19
20
21
22
23
24
25
26
17
28
29
30
31
32
33
34
35
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-0937 | 1***7 | Проволока 2-0-4,L=200мм | |
| 14-09С11 | 1***1 | Трубка к маслофильтру в сборе | |
| 21-09С11 | 2***1 | Трубка к масляному фильтру | |
| 1 | 2***2 | Насос масляный | |
| 2 | С***А | Корпус | |
| 3 | 1***А | Крышка | |
| 4 | 2***6 | Валик насоса | |
| 5 | 2***7 | Колесо зубчатое ведомое | |
| 6 | С***8 | Клапан предохранительный | |
| 7 | 1***2 | Маслоприемник | |
| 8 | 1***1 | Труба к маслофильтру | |
| 9 | 2***1 | Труба к маслофильтру | |
| 10 | 1***2 | Корпус масляного насоса | |
| 11 | 2***4 | Колесо зубчатое | |
| 12 | 1***2 | Крышка корпуса | |
| 13 | 1***8 | Валик ведомого зубчатого колеса | |
| 14 | 1***0 | Втулка маслонасоса | |
| 15 | 1***2 | Корпус клапана | |
| 16 | С***Б | Пружина | |
| 17 | С***4 | Втулка резьбовая | |
| 18 | У***А | Клапан | |
| 19 | С***6 | Кольцо стопорное | |
| 20 | С***6 | Прокладка | |
| 21 | С***7 | Прокладка | |
| 22 | 1***9 | Прокладка | |
| 23 | 1***А | Шайба стопорная | |
| 24 | П***6 | Штуцер | |
| 25 | М***8 | Болт | |
| 26 | М***8 | Болт | |
| 27 | М***8 | Болт | |
| 28 | М***6 | Гайка | |
| 29 | 8***5 | Шайба | |
| 30 | 1***5 | Шайба | |
| 31 | Ш***0 | Шайба замковая | |
| 32 | Ш***2 | Шайба специальная | |
| 33 | 5***5 | Шпонка сегментная | |
| 34 | 5***4 | Штифт | |
| 35 | 2***0 | Проволока 2-0-4, L=200 мм |
