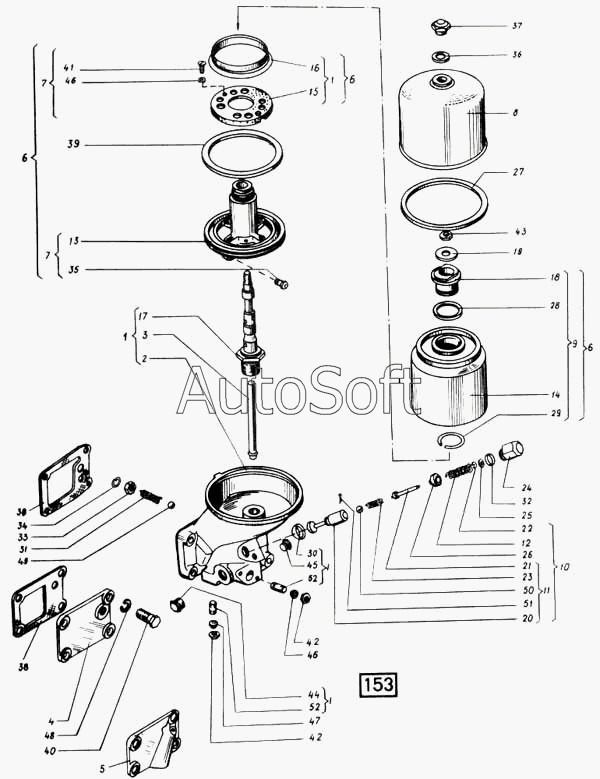

Каталог запасных частей к технике: СМД 21...-24 (1998 г. Москва) (1998). Центрифуга масляная полнопоточная СМД-21, -22, 22А, 23, 23.01, 23.02, 24, 24.01, 24.02
40
27
28
29
30
31
32
33
34
35
36
37
38
39
26
41
42
43
44
45
46
47
48
49
50
51
52
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 23-10С1 | 2***1 | Центрифуга масляная полнопоточная | |
| 1 | 2***4 | Корпус центрифуги | |
| 2 | 2***А | Корпус центрифуги | |
| 3 | 2***4 | Трубка маслоотводящая | |
| 4 | 2***4 | Крышка | |
| 5 | 2***4 | Крышка | |
| 6 | 6***1 | Ротор | |
| 7 | 6***1 | Остов ротора | |
| 8 | 6***1 | Колпак | |
| 9 | 6***1 | Остов ротора | |
| 10 | 6***0 | Клапан предохранительный | |
| 11 | 6***0 | Клапан перепускной | |
| 12 | 6***0 | Пружина | |
| 13 | 6***4 | Остов ротора | |
| 14 | 6***3 | Крышка ротора | |
| 15 | 6***1 | Маслоотражатель | |
| 16 | 6***1 | Насадок | |
| 17 | 6***0 | Ось ротора | |
| 18 | 6***1 | Гайка ротора | |
| 19 | 6***0 | Шайба упорная | |
| 20 | 6***0 | Клапан | |
| 21 | 6***0 | Шток | |
| 22 | 6***0 | Шайба | |
| 23 | 6***0 | Пружина | |
| 24 | 6***0 | Пробка клапана | |
| 25 | 6***0 | Прокладка | |
| 26 | 6***1 | Упор | |
| 27 | 6***0 | Прокладка колпака | |
| 28 | 6***1 | Прокладка | |
| 29 | 6***0 | Кольцо | |
| 30 | 1***Б | Седло клапана | |
| 31 | 1***А | Пружина перепускного клапана | |
| 32 | 1***9 | Прокладка | |
| 33 | 1***0 | Седло пружины | |
| 34 | 1***0 | Кольцо стопорное | |
| 35 | 1***А | Форсунка | |
| 36 | 1***9 | Прокладка | |
| 37 | 1***1 | Гайка колпака | |
| 38 | С***2 | Прокладка корпуса масляного фильтра | |
| 39 | 6***0 | Кольцо 135-140-33-4 | |
| 40 | М***8 | Болт | |
| 41 | В***5 | Винт | |
| 42 | М***6 | Гайка | |
| 43 | М***6 | Гайка | |
| 44 | К***" | Пробка | |
| 45 | К***" | Пробка | |
| 46 | 6***5 | Шайба | |
| 47 | 1***5 | Шайба | |
| 48 | 1***5 | Шайба | |
| 49 | Б***0 | Шарик | |
| 50 | Б***0 | Шарик | |
| 51 | 1***5 | Шплинт | |
| 52 | М***8 | Шпилька |
