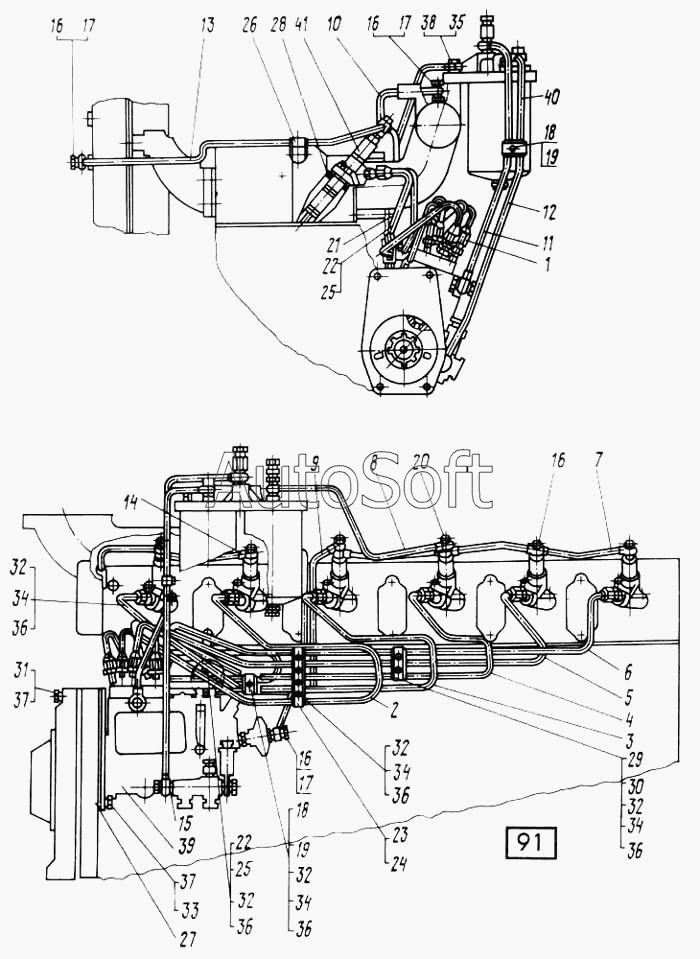

Каталог запасных частей к технике: СМД 31 (1998 г. Москва) (1998). Система топливная СМД-31, -31А, -31.01, 31Б.04
31
20
21
22
23
24
25
26
27
28
29
30
19
32
33
34
35
36
37
38
39
40
41
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31-15С19 | 3***9 | Топливопровод слива | |
| 58.1111004-01 | 5***1 | Насос топливный | |
| 581.1111004-01 | 5***1 | Насос топливный | |
| 581.1111004-21 | 5***1 | Насос топливный | |
| 8х1,5.0.4.05 | 8***5 | Шайба | |
| 1 | 3***3 | Топливопровод к первому цилиндру | |
| 2 | 3***4 | Топливопровод ко второму цилиндру | |
| 3 | 3***5 | Топливопровод к третьему цилиндру | |
| 4 | 3***6 | Топливопровод к четвертому цилиндру | |
| 5 | 3***7 | Топливопровод к пятому цилиндру | |
| 6 | 3***8 | Топливопровод к шестому цилиндру | |
| 7 | 3***2 | Топливопровод слива | |
| 8 | 3***1 | Топливопровод слива | |
| 9 | 3***1 | Трубка слива из насоса | |
| 10 | 3***1 | Трубка подвода воздуха | |
| 11 | 3***2 | Трубка от фильтра к насосу | |
| 12 | 3***1 | Трубка от помпы к фильтру | |
| 13 | 3***1 | Топливопровод слива | |
| 14 | 3***8 | Топливопровод слива | |
| 15 | С***А | Прокладка | |
| 16 | С***1 | Болт зажимной | |
| 17 | С***А | Прокладка | |
| 18 | 1***0 | Планка зажима | |
| 19 | 3***1 | Подкладка | |
| 20 | 1***5 | Болт зажимной | |
| 21 | 3***4 | Кронштейн | |
| 22 | 3***8 | Прокладка | |
| 23 | 3***0 | Прокладка | |
| 24 | 3***1 | Планка зажима | |
| 25 | 3***2 | Планка зажима | |
| 26 | 2***4 | Хомут | |
| 27 | 5***4 | Прокладка насоса топливного | |
| 28 | 6***0 | Кольцо уплотнительное | |
| 29 | 3***5 | Прокладка | |
| 30 | 6***0 | Планка зажима большая | |
| 31 | М***5 | Болт | |
| 32 | М***8 | Винт | |
| 33 | М***8 | Болт | |
| 34 | М***6 | Гайка | |
| 35 | М***6 | Гайка | |
| 36 | 8***5 | Шайба | |
| 37 | 1***5 | Шайба | |
| 38 | 1***5 | Шайба | |
| 39 | 5***1 | Насос топливный | |
| 40 | 2***2 | Топливный фильтр тонкой очистки ФТ-150А | |
| 41 | 3***0 | Форсунка ФД-22М |
