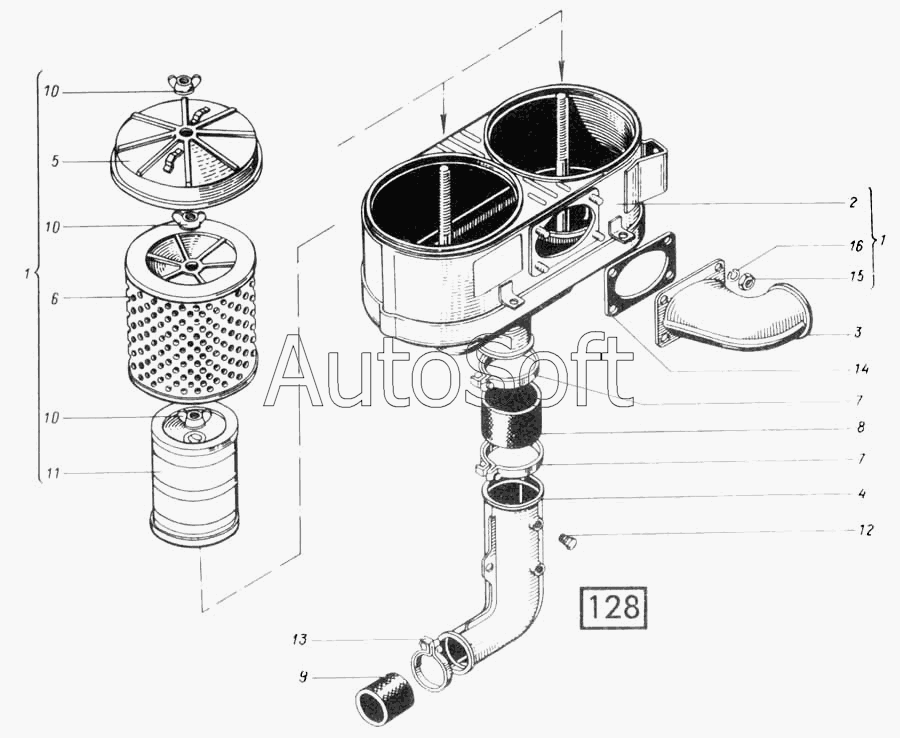

Каталог запасных частей к технике: СМД 31 (1998 г. Москва) (1998). Воздухоочиститель СМД-31, -31А, -31.01, 31Б.04
4
16
15
14
13
12
11
10
9
8
7
6
5
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18Н-1254-1 | 1***1 | Рукав 90х104-3, L=100мм | |
| 23-12С5-01 | 2***1 | Крышка | |
| 23-12С5-02 | 2***2 | Крышка | |
| 31.01-12С2 | 3***2 | Воздухоочиститель | |
| 31.01-12С4 | 3***4 | Корпус | |
| 31Б-1254 | 3***4 | Рукав 90х104-38, L=70мм | |
| 31Б-12С9 | 3***9 | Труба впускная | |
| 60-12028.00 | 6***0 | Фильтр-патрон | |
| 60-12029.00-01 | 6***1 | Фильтр-патрон | |
| А23.02-220 | А***0 | Хомут стяжной | |
| 1 | 3***2 | Воздухоочиститель | |
| 2 | 3***4 | Корпус | |
| 3 | 3***1 | Патрубок | |
| 4 | 3***3 | Труба впускная | |
| 5 | 2***5 | Крышка | |
| 6 | 2***А | Фильтр-патрон | |
| 7 | 2***1 | Хомут стяжной | |
| 8 | 3***5 | Рукав ВII-6,3-125-146-У L=105±3мм | |
| 9 | 2***9 | Рукав 76х87,5-3, L=70±3мм | |
| 10 | 6***0 | Зажим | |
| 11 | 6***0 | Фильтр-патрон | |
| 12 | К***" | Пробка | |
| 13 | А***0 | Хомут стяжной | |
| 14 | 3***0 | Прокладка | |
| 15 | М***6 | Гайка | |
| 16 | 1***5 | Шайба |
