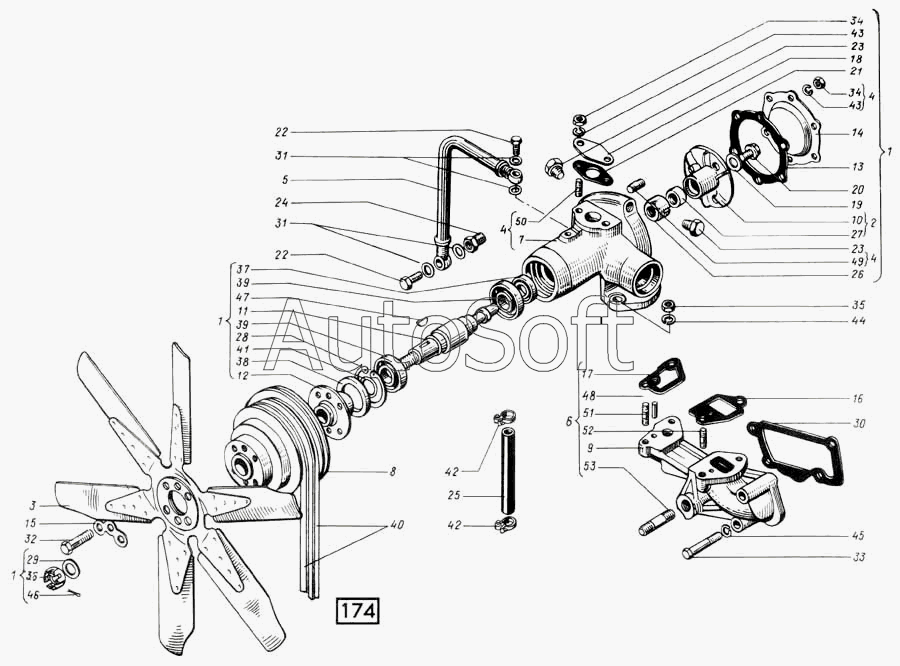

Каталог запасных частей к технике: СМД 31 (1998 г. Москва) (1998). Насос водяной и вентилятор СМД-31, -31А, -31.01, 31Б.04
31
17
18
19
20
21
22
23
24
25
26
27
28
29
30
16
32
33
34
35
36
37
38
39
40
41
42
43
46
47
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 306 | 3***6 | Подшипник | |
| 31.01-1373 | 3***3 | Шланг соединительный | |
| 31.01-21С37 | 3***7 | Переходник | |
| 60-29134.00 | 6***0 | Угольник конечный | |
| 62-13002.00 | 6***0 | Насос водяной | |
| 62-13023.00 | 6***0 | Корпус | |
| 62-13026.00 | 6***0 | Крышка | |
| 62-13101.00 | 6***0 | Корпус | |
| 62-13105.00 | 6***0 | Валик | |
| 62-13177.00 | 6***0 | Крышка | |
| 62-13178.00 | 6***0 | Прокладка | |
| 62-13185.00 | 6***0 | Шайба маслосъемная | |
| 665Г05 | 6***5 | Шайба | |
| М6-6gх25.88 | М***8 | Болт | |
| М8-6gх16.88 | М***8 | Болт | |
| 1 | 7***2 | Насос водяной | |
| 2 | 7***0 | Крыльчатка | |
| 3 | 7***1 | Вентилятор | |
| 4 | 7***0 | Корпус | |
| 5 | 3***1 | Трубка подвода масла | |
| 6 | 3***8 | Проставка | |
| 7 | 7***0 | Корпус | |
| 8 | 3***1 | Шкив вентилятора | |
| 9 | 3***3 | Проставка | |
| 10 | 7***0 | Крыльчатка | |
| 11 | 7***0 | Валик водяного насоса | |
| 12 | 6***1 | Ступица шкива вентилятора | |
| 13 | 6***0 | Прокладка | |
| 14 | 6***0 | Крышка водяного насоса | |
| 15 | 6***0 | Шайба стопорная | |
| 16 | 6***0 | Прокладка правая | |
| 17 | 6***0 | Прокладка левая | |
| 18 | 6***0 | Фланец | |
| 19 | 7***0 | Шайба | |
| 20 | 7***0 | Болт | |
| 21 | 6***0 | Прокладка | |
| 22 | С***1 | Болт зажимной | |
| 23 | 6***0 | Заглушка | |
| 24 | 3***1 | Переходник | |
| 25 | 3***3 | Шланг соединительный | |
| 26 | 0***9 | Сальник водяного насоса | |
| 27 | 7***0 | Втулка | |
| 28 | 1***1 | Кольцо Б62 | |
| 29 | 1***2 | Шайба | |
| 30 | С***1 | Прокладка проставки водяного насоса | |
| 31 | С***А | Прокладка | |
| 32 | М***8 | Болт | |
| 33 | М***8 | Болт | |
| 34 | М***6 | Гайка | |
| 35 | М***6 | Гайка | |
| 36 | М***6 | Гайка | |
| 37 | 1***1 | Манжета | |
| 38 | 1***1 | Манжета | |
| 39 | 3***А | Подшипник | |
| 40 | 1***0 | Ремень зубчатый | |
| 41 | 0***2 | Кольцо | |
| 42 | Н***1 | Хомут стяжной | |
| 43 | 8***5 | Шайба | |
| 46 | 4***5 | Шплинт | |
| 47 | 6***9 | Шпонка сегментная |
