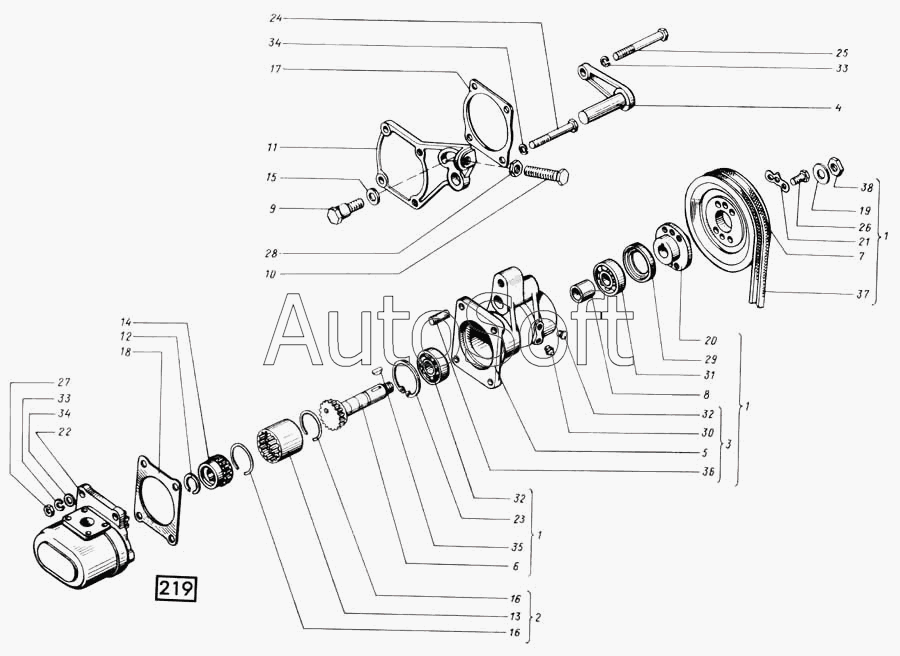

Каталог запасных частей к технике: СМД 31 (1998 г. Москва) (1998). Установка гидронасоса (2) СМД-31, -31А, -31.01, 31Б.04
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1265Г05 | 1***5 | Шайба | |
| 14-2613 | 1***3 | Насос шестеренный | |
| 31.01-2612 | 3***2 | Втулка муфты | |
| 31.01-2618 | 3***8 | Кольцо установочное | |
| 31.01-26С2 | 3***2 | Привод гидронасоса | |
| 31А-2601 | 3***1 | Корпус привода | |
| 31А-2601А-01 | 3***1 | Корпус привода | |
| 31А-26С4А-01 | 3***1 | Корпус привода | |
| М8х35.88 | М***8 | Шпилька | |
| 1 | 3***2 | Привод гидронасоса | |
| 2 | 3***3 | Муфта предохранительная | |
| 3 | 3***4 | Корпус привода | |
| 4 | 3***5 | Серьга | |
| 5 | 3***А | Корпус привода | |
| 6 | 3***2 | Валик | |
| 7 | 3***3 | Шкив | |
| 8 | 3***4 | Втулка | |
| 9 | 3***7 | Болт | |
| 10 | 3***8 | Болт специальный | |
| 11 | 3***1 | Кронштейн гидронасоса | |
| 12 | 3***0 | Кольцо ограничительное | |
| 13 | 3***1 | Муфта предохранительная | |
| 14 | 3***2 | Втулка муфты | |
| 15 | 3***3 | Шайба | |
| 16 | 3***4 | Кольцо упорное | |
| 17 | С***1 | Прокладка | |
| 18 | С***1 | Прокладка | |
| 19 | 3***2 | Шайба | |
| 20 | 6***0 | Ступица шкива вентилятора | |
| 21 | 6***0 | Шайба стопорная | |
| 22 | Н***3 | Насос шестеренный | |
| 23 | 3***5 | Кольцо упорное | |
| 24 | М***8 | Болт | |
| 25 | М***8 | Болт | |
| 26 | М***8 | Болт | |
| 27 | М***6 | Гайка | |
| 28 | М***6 | Гайка | |
| 29 | 1***1 | Манжета | |
| 30 | 2***6 | Масленка | |
| 31 | 3***А | Подшипник | |
| 32 | К***" | Пробка | |
| 33 | 1***5 | Шайба | |
| 34 | 1***5 | Шайба | |
| 35 | 6***9 | Шпонка сегментная | |
| 36 | М***6 | Шпилька | |
| 37 | 1***0 | Ремень зубчатый | |
| 38 | М***6 | Шайба |
