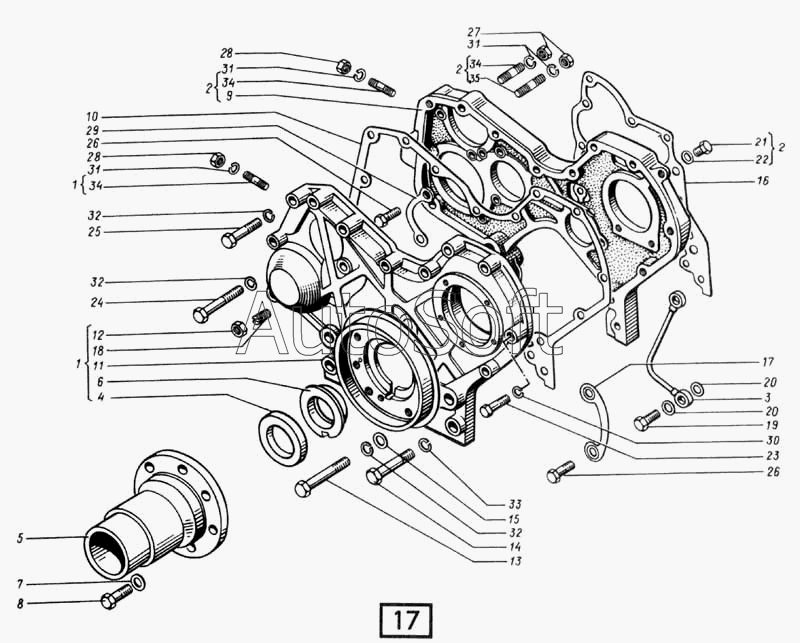

Каталог запасных частей к технике: СМД 31 (1998 г. Москва) (1998). Картер и крышка картера зубчатых колес СМД-31, -31А, -31.01, 31Б.04
24
13
14
15
16
17
18
19
20
21
22
23
12
25
26
27
28
29
30
31
32
33
34
35
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10х1,5.04 | 1***4 | Шайба | |
| 14-0208А | 1***А | Корпус манжеты | |
| 14-0210 | 1***0 | Прокладка | |
| 14-0212-1 | 1***1 | Крышка | |
| 14-0213 | 1***3 | Крышка | |
| 14-0221-2А | 1***А | Кольцо маслоотражательное | |
| 14Н-0227 | 1***7 | Проволока 1,2-0-4, L=115 мм | |
| 14Н-02С6 | 1***6 | Крышка картера зубчатых колес | |
| М10-6gх30.50 | М***0 | Болт | |
| М12-6gх60.88 | М***8 | Болт | |
| М12-6Н.6 | М***6 | Шайба | |
| СМД1-1327 | С***7 | Прокладка привода | |
| Ш2-6gх100.56 | Ш***6 | Болт | |
| 1 | 3***6 | Крышка картера шестерен | |
| 2 | 1***1 | Картер шестерен | |
| 3 | 1***4 | Трубка подвода смазки | |
| 4 | 1***8 | Манжета резиновая армированная с пружиной | |
| 5 | 3***1 | Опора | |
| 6 | 3***1 | Кольцо маслоотражательное | |
| 7 | 3***3 | Шайба | |
| 8 | 3***4 | Болт | |
| 9 | 1***1 | Картер шестерен | |
| 10 | 1***5 | Прокладка крышки | |
| 11 | 1***1 | Крышка | |
| 12 | 1***6 | Гайка | |
| 13 | С***8 | Болт | |
| 14 | С***9 | Болт | |
| 15 | С***0 | Шайба | |
| 16 | С***4 | Прокладка картера шестерен | |
| 17 | С***7 | Шайба замковая | |
| 18 | С***9 | Винт упорный | |
| 19 | С***2 | Болт зажимной | |
| 20 | С***2 | Прокладка поворотного угольника | |
| 21 | 1***7 | Пробка | |
| 22 | С***А | Прокладка | |
| 23 | М***8 | Болт | |
| 24 | М***8 | Болт | |
| 25 | 4***8 | Болт | |
| 26 | М***8 | Болт | |
| 27 | М***6 | Гайка | |
| 28 | М***6 | Гайка | |
| 29 | 1***8 | Шайба замковая | |
| 30 | 8***5 | Шайба | |
| 31 | 1***5 | Шайба | |
| 32 | 1***5 | Шайба | |
| 33 | 1***5 | Шайба | |
| 34 | М***8 | Шпилька | |
| 35 | М***8 | Шпилька |
