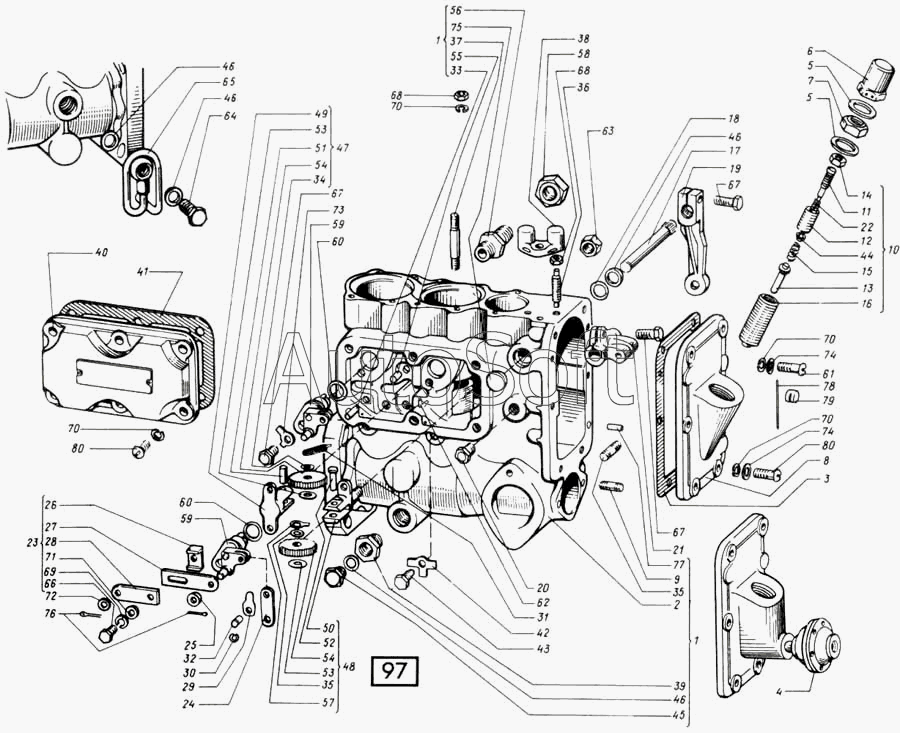

Каталог запасных частей к технике: СМД 60...-73 (1998 г. Москва) (1998). Корпус СМД-60, -62, -64, -66, -72
50
60
59
58
57
56
55
54
53
52
51
61
49
48
47
46
45
44
43
42
41
71
80
79
78
77
76
75
74
73
72
40
70
69
68
67
66
65
64
63
62
9
19
18
17
16
15
14
13
12
11
10
20
8
7
6
5
4
3
2
1
30
39
38
37
36
35
34
33
32
31
29
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22.1110170 | 2***0 | Корректор | |
| 22.1111280-10 | 2***0 | Втулка привода дозатора | |
| 1 | 2***0 | Корпус насоса | |
| 2 | 2***5 | Корпус насоса | |
| 3 | 2***6 | Прокладка | |
| 4 | 5***0 | Ограничитель дымления | |
| 5 | 2***1 | Прокладка | |
| 6 | 2***2 | Колпачок корректора | |
| 7 | 2***3 | Контргайка корректора | |
| 8 | 2***4 | Крышка регулятора | |
| 9 | 2***7 | Шпилька | |
| 10 | 2***2 | Корректор | |
| 11 | 2***1 | Ограничитель | |
| 12 | 2***1 | Винт регулировочный | |
| 13 | 2***4 | Шток корректора | |
| 14 | 2***5 | Контргайка | |
| 15 | 2***6 | Пружина корректора | |
| 16 | 2***1 | Корпус корректора | |
| 17 | 2***1 | Ось | |
| 18 | 2***3 | Кольцо уплотнительное | |
| 19 | 2***4 | Рычаг управления | |
| 20 | 2***8 | Пробка | |
| 21 | 2***2 | Втулка рычажная | |
| 22 | 2***1 | Пружина | |
| 23 | 2***0 | Тяга | |
| 24 | 2***1 | Тяга | |
| 25 | 2***2 | Шайба | |
| 26 | 2***3 | Скоба | |
| 27 | 2***4 | Тяга | |
| 28 | 2***6 | Тяга | |
| 29 | 2***7 | Шайба стопорная | |
| 30 | 2***8 | Замок | |
| 31 | 2***1 | Пружина запуска | |
| 32 | 2***2 | Ось тяги | |
| 33 | 2***1 | Штифт | |
| 34 | 2***8 | Шайба груза | |
| 35 | 2***5 | Шпилька | |
| 36 | 2***1 | Винт | |
| 37 | 2***6 | Шпилька | |
| 38 | 2***3 | Колпачок | |
| 39 | 2***6 | Втулка резьбовая | |
| 40 | 2***0 | Крышка боковая | |
| 41 | 2***6 | Прокладка | |
| 42 | 2***6 | Шайба стопорная | |
| 43 | 2***7 | Винт установочный толкателя | |
| 44 | 2***7 | Тарелка | |
| 45 | 2***1 | Пробка уровня масла | |
| 46 | 2***2 | Прокладка | |
| 47 | 2***0 | Кронштейн промежуточного зубчатого колеса | |
| 48 | 2***А | Кронштейн промежуточного зубчатого колеса | |
| 49 | 2***1 | Кронштейн промежуточного зубчатого колеса | |
| 50 | 2***5 | Кронштейн промежуточного зубчатого колеса | |
| 51 | 2***2 | Ось промежуточного зубчатого колеса | |
| 52 | 2***6 | Ось промежуточного зубчатого колеса | |
| 53 | 2***А | Шайба упорная | |
| 54 | 2***А | Зубчатое колесо промежуточное | |
| 55 | 2***5 | Штифт | |
| 56 | 2***6 | Шпилька штуцера | |
| 57 | 2***7 | Шайба стопорная | |
| 58 | 2***8 | Гайка штуцера | |
| 59 | 2***5 | Втулка привода дозатора | |
| 60 | 2***2 | Кольцо уплотнительное | |
| 61 | 2***9 | Винт | |
| 62 | 2***9 | Фиксатор | |
| 63 | 2***1 | Гайка штуцера | |
| 64 | 2***1 | Болт | |
| 65 | 2***0 | Трубка сливная | |
| 66 | М***8 | Болт | |
| 67 | М***8 | Болт | |
| 68 | М***6 | Гайка | |
| 69 | 5***5 | Шайба | |
| 70 | 6***5 | Шайба | |
| 71 | 5***5 | Шайба | |
| 72 | 5***5 | Шайба | |
| 73 | 6***5 | Шайба | |
| 74 | 6***6 | Шайба | |
| 75 | 1***5 | Заглушка | |
| 76 | 1***5 | Шплинт | |
| 77 | 5***0 | Штифт цилиндрический | |
| 78 | К***8 | Проволока (см) | |
| 79 | 1***М | Пломба | |
| 80 | 2***8 | Винт |
